Contactor - Relay Xe Nâng Điện

Relay xe nâng điện (hay còn được gọi là contactor điện một chiều - DC Contactor) là một thiết bị đóng cắt điện từ xa có vai trò trung gian trong hệ thống điện của thiết bị nâng hạ. Chức năng kỹ thuật cốt lõi của linh kiện này là sử dụng một dòng điện điều khiển công suất nhỏ (từ bo điều khiển) để kích hoạt từ trường, qua đó đóng hoặc mở mạch điện có cường độ dòng điện lớn cấp cho motor di chuyển (drive motor) hoặc motor bơm thủy lực. Sản phẩm được cung cấp là phụ tùng chính hãng, đảm bảo độ chính xác về thông số kỹ thuật điện áp, dòng tải và khả năng cách điện an toàn cho hệ thống.

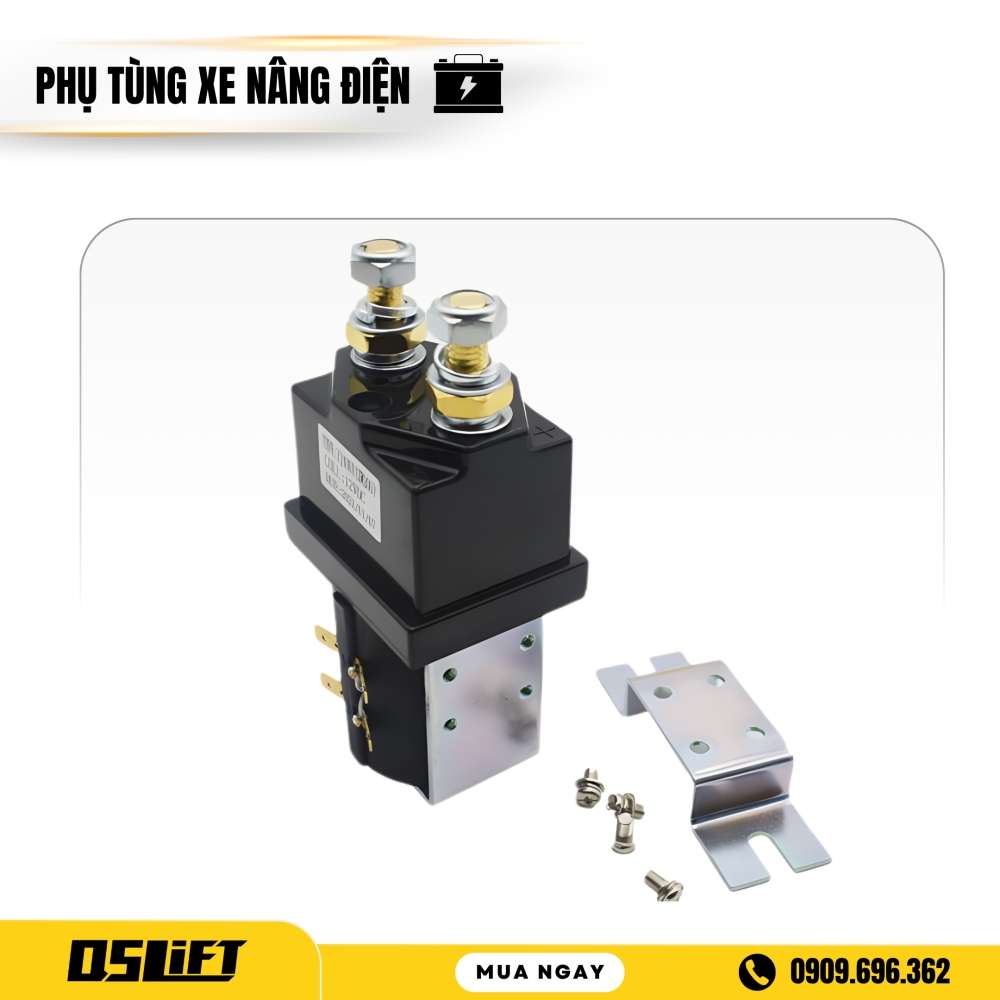

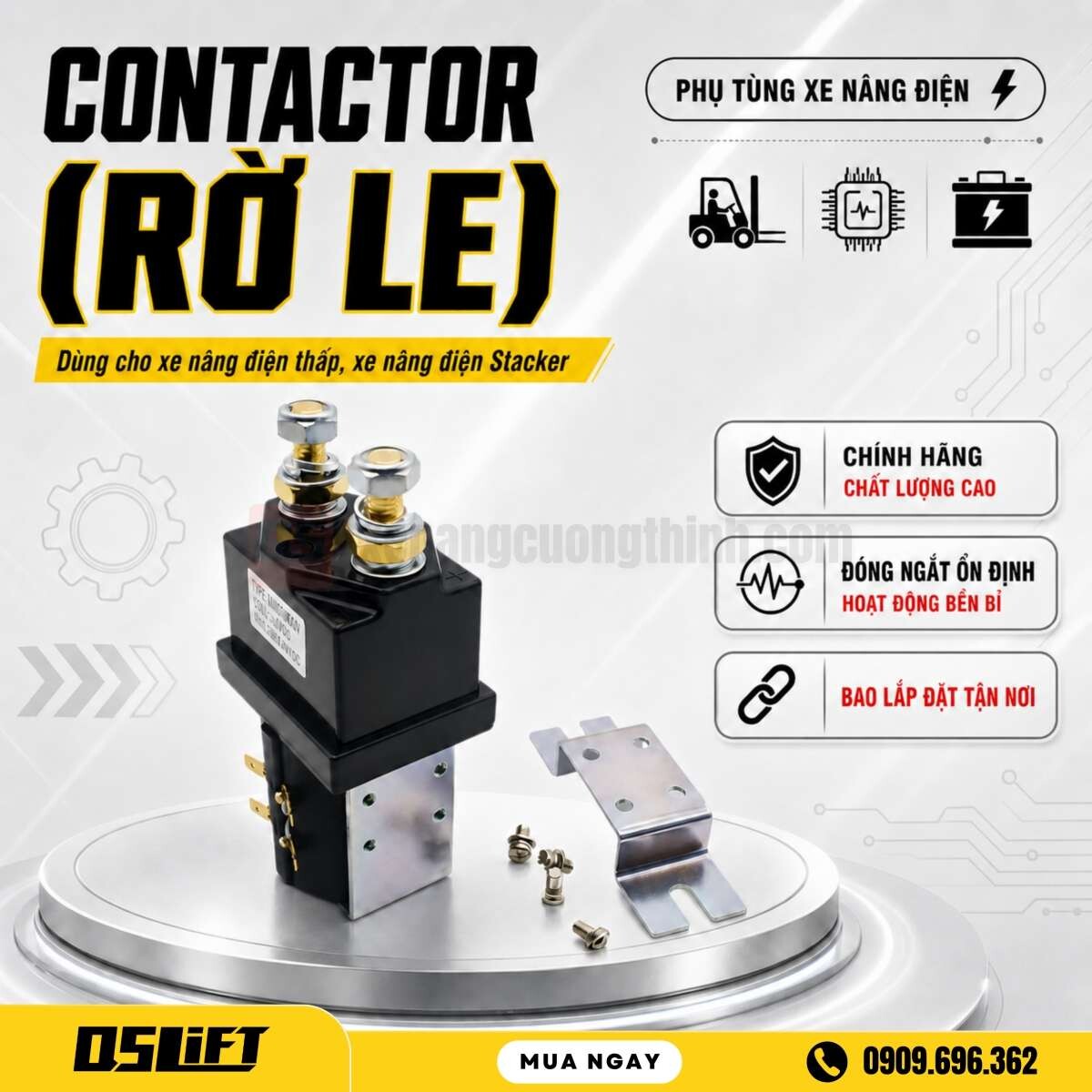

Relay (Contactor)

Cấu Tạo Và Vị Trí Lắp Đặt Trên Xe Nâng Điện

Vị trí lắp đặt

Trên các dòng xe nâng tay điện hay xe nâng điện stacker, relay (contactor) thường được bố trí bên trong khoang chứa hệ thống điện. Để tiếp cận linh kiện này, kỹ thuật viên cần tháo nắp ốp bảo vệ ở bệ máy. Relay được bắt cố định bằng bulong lên một mặt bích kim loại nhằm đảm bảo tính tản nhiệt và nối mass an toàn.

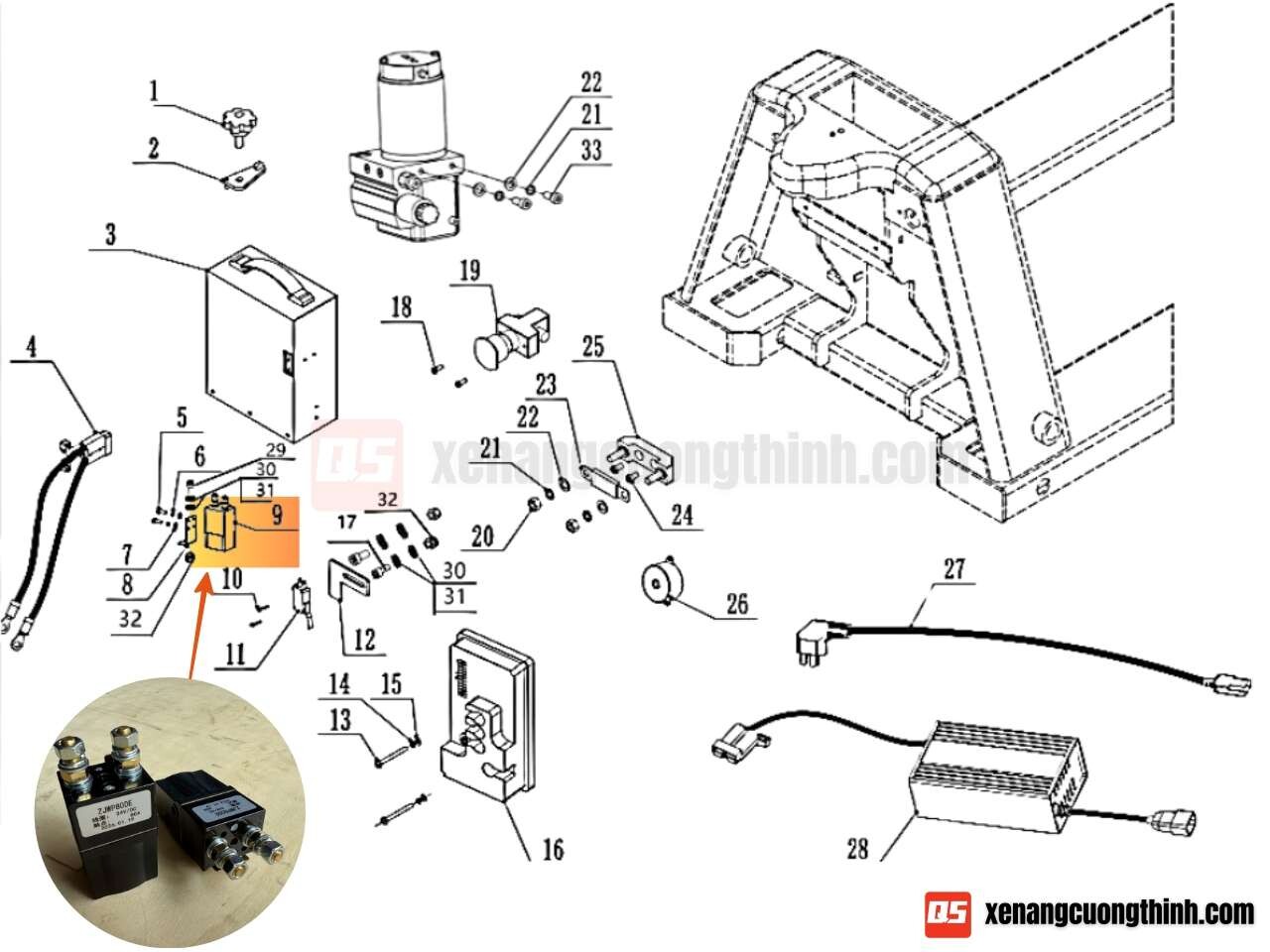

Vị trí relay (contactor) trên xe nâng tay điện thấp

Cấu tạo chi tiết

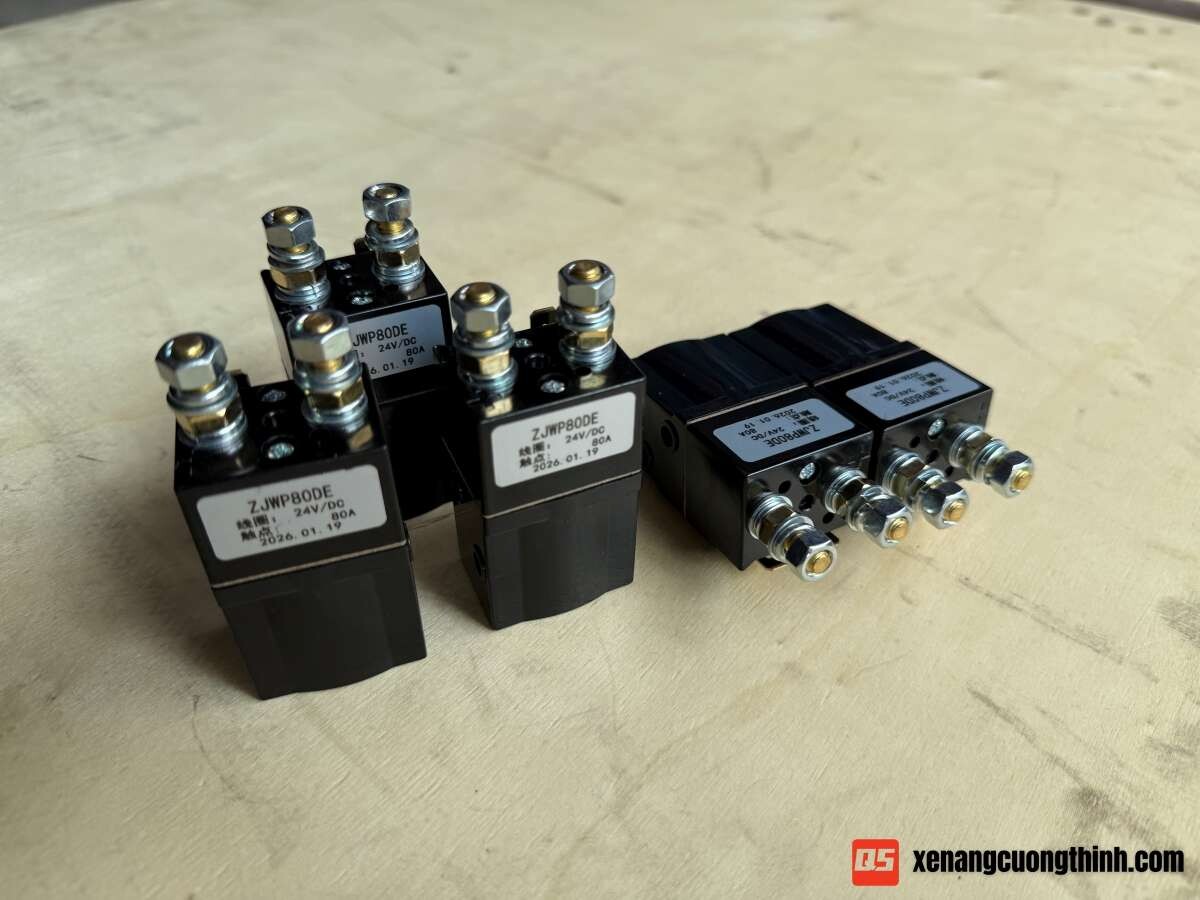

Relay (Contactor) Xe Nâng Điện Tại Cường Thịnh

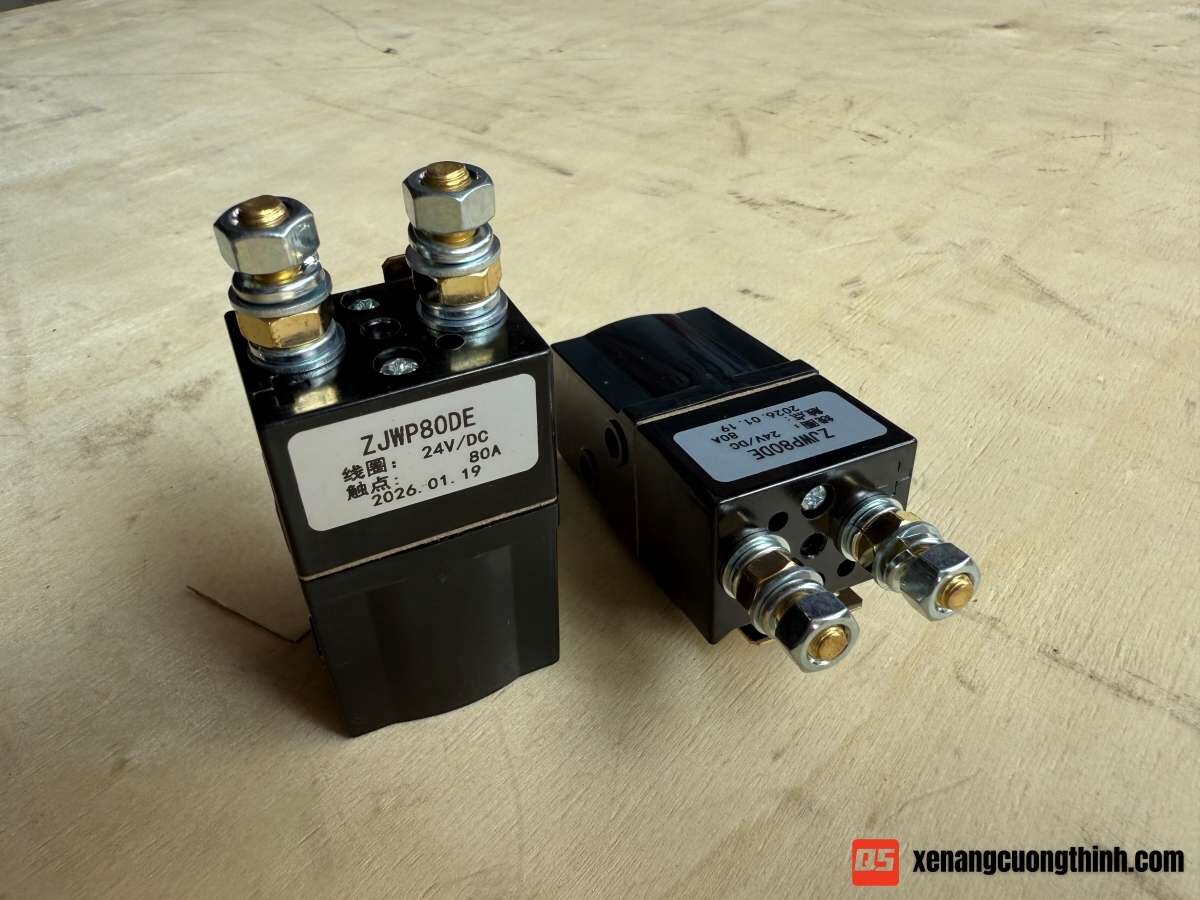

Cấu trúc của relay (ZJWP80DE) bao gồm các thành phần cơ bản:

• Cuộn hút từ tính: Nhận điện áp tín hiệu (24V DC) để tạo ra lực từ trường.
• Hệ thống tiếp điểm (Contacts): Bao gồm các tiếp điểm động và tĩnh. Trên thiết bị có các cọc bulong bằng đồng kích thước lớn dùng để kết nối với cáp điện tải nặng (chịu dòng định mức lên đến 80A).
• Chân tín hiệu: Các cọc vít nhỏ hơn để nhận dây điều khiển từ bo mạch.
• Lò xo hồi vị: Cung cấp lực đàn hồi cơ học để tách các tiếp điểm khi ngắt tín hiệu điều khiển.
• Vỏ cách điện: Được đúc từ nhựa công nghiệp chịu nhiệt, bao bọc toàn bộ cụm tiếp điểm để ngăn chặn hồ quang điện phát tán và bảo vệ linh kiện khỏi bụi bẩn, hơi ẩm.

Linh kiện này là cơ cấu chấp hành trực tiếp, điều phối năng lượng điện để tạo ra chuyển động cơ học, đảm bảo khả năng vận hành kỹ thuật và tính an toàn của hệ thống trên xe nâng

Dấu Hiệu Nhận Biết Hư Hỏng Và Nguyên Nhân Kỹ Thuật

Trong quá trình vận hành, do đặc thù phải đóng ngắt dòng điện lớn liên tục, relay có thể gặp phải các sự cố kỹ thuật. Dưới đây là 3 dấu hiệu và nguyên nhân phổ biến:

Thiết bị không hoạt động và không có âm thanh đóng mạch (tiếng "tạch")

• Dấu hiệu: Khi nhấn nút nâng hạ hoặc gạt cần chạy, xe không phản hồi, đồng thời không nghe thấy tiếng cơ khí cơ học của relay hút.
• Nguyên nhân kỹ thuật: Cuộn dây từ (coil) bên trong đã bị đứt hoặc cháy chập. Hiện tượng này thường xảy ra do điện áp cấp vào không ổn định hoặc do cuộn dây phải làm việc liên tục trong môi trường nhiệt độ cao vượt ngưỡng thiết kế, làm suy giảm lớp cách điện của dây đồng.

Motor hoạt động liên tục không ngừng dù đã ngắt lệnh thao tác

• Dấu hiệu: Người vận hành đã thả nút điều khiển nhưng bơm thủy lực hoặc motor di chuyển vẫn tiếp tục chạy.
• Nguyên nhân kỹ thuật: Sự cố dính tiếp điểm. Khi đóng ngắt mạch điện DC tải lớn (80A), hồ quang điện sinh ra làm nhiệt độ tại bề mặt tiếp xúc tăng đột biến. Theo thời gian, hồ quang làm nóng chảy cục bộ bề mặt hợp kim đồng, dẫn đến hiện tượng hàn dính hai tiếp điểm lại với nhau, khiến mạch điện không thể mở ra khi lò xo hồi vị nhả.

Vỏ relay bị biến dạng, có mùi khét hoặc phát sinh nhiệt lượng lớn

• Dấu hiệu: Qua kiểm tra trực quan, vỏ nhựa bên ngoài bị chảy xệ, đổi màu hoặc chạm vào thấy rất nóng.
• Nguyên nhân kỹ thuật: Bề mặt tiếp điểm bị oxi hóa hoặc mòn cơ học, rỗ bề mặt sau thời gian dài sử dụng. Điều này làm giảm diện tích tiếp xúc thực tế, dẫn đến tăng điện trở tiếp xúc. Khi dòng điện đi qua điện trở lớn sẽ sinh ra nhiệt lượng, làm quá nhiệt cụm relay.

Hướng Dẫn Xác Định Mã Và Đặt Hàng

Để hệ thống điện vận hành ổn định, việc thay thế đúng chuẩn loại relay là yêu cầu bắt buộc. Quý khách vui lòng thực hiện các bước sau để xác định chính xác bộ phận cần thay thế:

• Ghi nhận thông số định mức: Kiểm tra tem nhãn dán trên vỏ relay hiện tại. Cần chú ý đến 2 thông số cơ bản: Điện áp cuộn hút (ví dụ: 24V/DC) và Dòng điện định mức (ví dụ: 80A). Ghi nhận mã model sản phẩm nếu có (ví dụ: ZJWP80DE).
• Khảo sát hình học: Đếm số lượng cọc tiếp điểm (thường là 2 cọc lớn, 2 chân nhỏ điều khiển).
• Chụp ảnh hiện trạng: Chụp lại toàn cảnh linh kiện cũ (thấy rõ các cọc bắt dây) và chụp cận cảnh bề mặt tem nhãn thể hiện thông số

Hỗ trợ kỹ thuật & Đặt hàng:

Vui lòng gửi toàn bộ hình ảnh tem nhãn và các thông số đã đo đạc qua HOTLINE / ZALO: 0909.696.362. Đội ngũ kỹ thuật viên sẽ tiến hành tra cứu mã Part Number (PN) trên hệ thống sơ đồ mạch điện của thiết bị, đảm bảo cung cấp đúng phụ tùng tương thích 100% với thiết bị của quý khách.
