Bộ chổi than motor lái (DC Motor Carbon Brush Assembly) là thành phần tiếp điện cơ học thiết yếu bên trong động cơ điện một chiều (DC Motor) của các dòng xe nâng tay điện thấp đi bộ lái. Đây là cụm chi tiết chịu trách nhiệm dẫn dòng điện từ nguồn cấp tĩnh (Stator) vào phần quay (Rotor) thông qua cổ góp, tạo ra từ trường biến thiên để sinh công năng làm quay bánh xe.

Sản phẩm được cung cấp là hàng chính hãng QSLift (OEM), đang được trang bị cho các mẫu xe nâng điện mini nhỏ gọn như EPT15V, EPT15Q, EPT15 .... đảm bảo đúng tỷ lệ thành phần vật liệu than - đồng, giúp tối ưu hóa hiệu suất dẫn điện và giảm thiểu mài mòn cổ góp.

Xe Nâng Điện Thấp Mini Đi Bộ Lái

Xe Nâng Điện Thấp Mini Đi Bộ Lái | QSLift EPT15V

Cấu tạo và vị trí lắp đặt trên xe nâng tay điện thấp

Vị trí lắp đặt

  • Trên các dòng xe nâng điện thấp mini (như các dòng xe của QSLift; Noblelift, Hangcha, Heli, EP...), chổi than nằm bên trong Motor di chuyển.
  • Motor này thường được đặt theo phương thẳng đứng, nằm ngay phía trên bánh xe dẫn hướng.

Để tiếp cận, kỹ thuật viên cần tháo nắp chụp bảo vệ (thường là nắp kim loại tròn bao quanh thân motor), cụm chổi than sẽ nằm bao quanh cổ góp đồng ở đuôi trục roto.

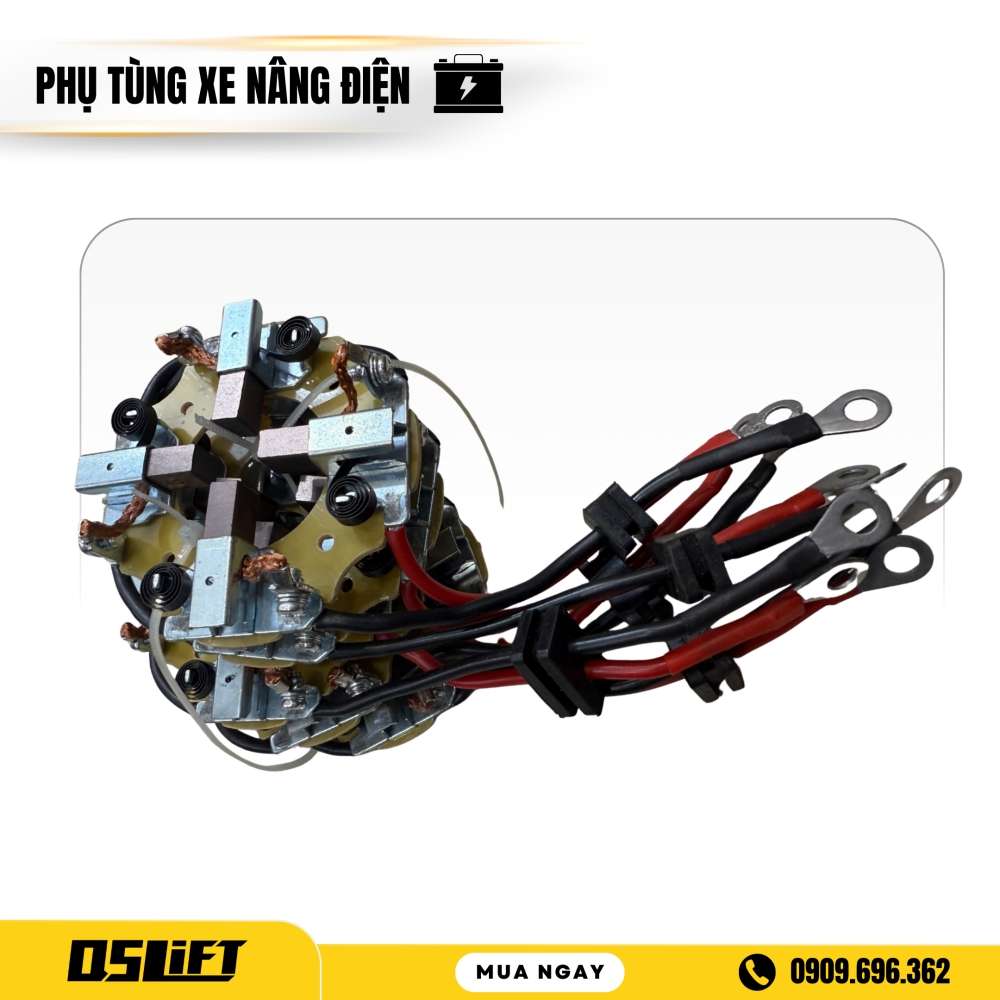

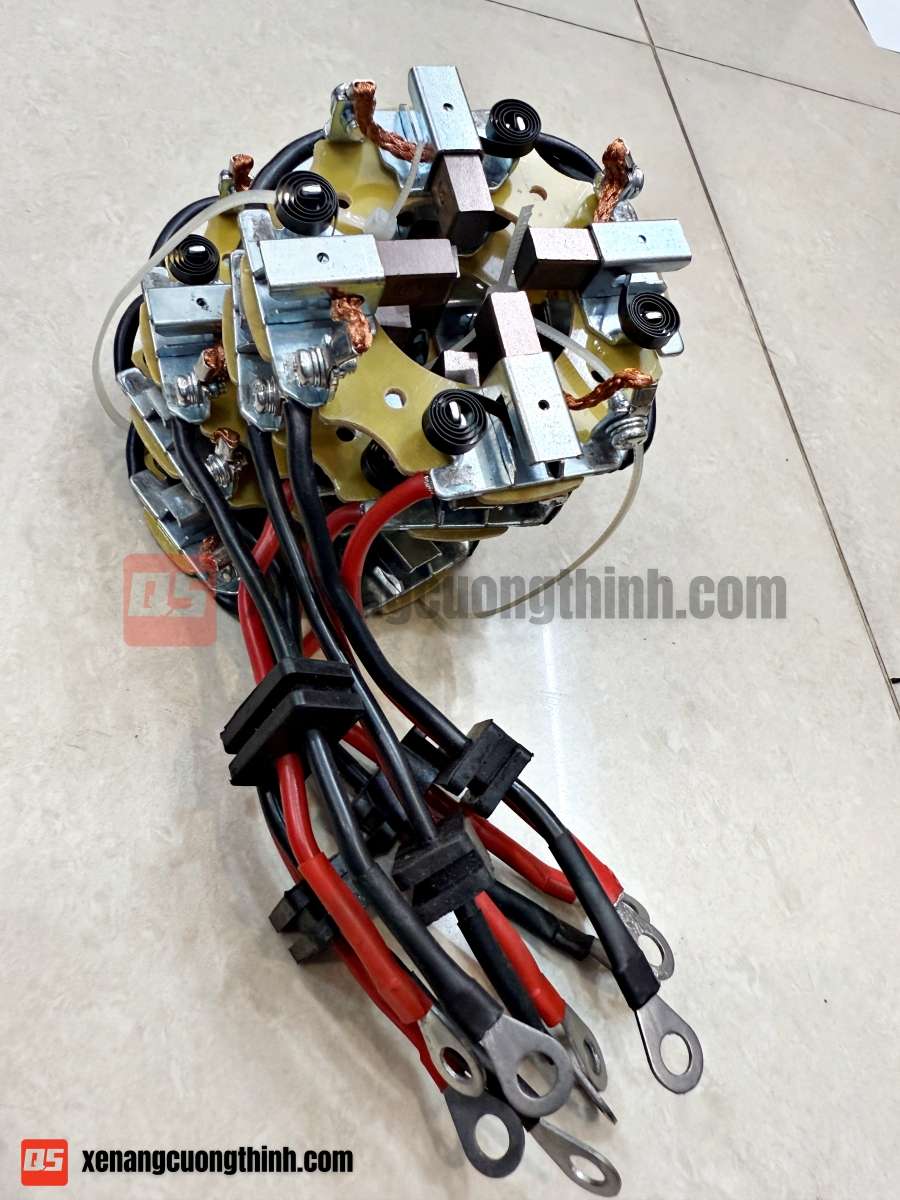

Đặc điểm cấu tạo kỹ thuật

Các chi tiết bao gồm:

  • Đế giữ: Tấm nền bằng vật liệu cách điện (thường là phíp hoặc nhựa chịu nhiệt) có 4 lỗ định vị để bắt vít vào vỏ motor.
  • Chổi than: 4 viên than có thành phần Graphite pha bột đồng, kích thước chuẩn xác, giúp tăng khả năng dẫn dòng tải lớn mà không gây quá nhiệt.
  • Lò xo nén: Loại lò xo xoắn ốc hoặc lò xo lá, có nhiệm vụ tạo áp lực tỳ đè liên tục, đảm bảo bề mặt than luôn tiếp xúc chặt với cổ góp.
  • Dây dẫn: Dây đồng bện chịu nhiệt nối sẵn ra 2 đầu cốt tròn để kết nối nhanh với nguồn điện.

Lưu ý: Chổi than motor lái là linh kiện hao mòn tự nhiên. Việc chậm trễ thay thế có thể dẫn đến hỏng cổ góp - bộ phận đắt tiền nhất của motor. Tham khảo các dòng xe nâng điện thấp để hiểu rõ hơn về chu kỳ bảo dưỡng motor DC.

Dấu hiệu nhận biết hư hỏng và nguyên nhân kỹ thuật

Hệ thống chổi than hoạt động dựa trên ma sát trượt và hồ quang điện, do đó hư hỏng là điều không thể tránh khỏi theo thời gian. Dưới đây là 3 dấu hiệu kỹ thuật điển hình:

Xe di chuyển giật cục hoặc mất pha khởi động

  • Hiện tượng: Khi bấm nút di chuyển, xe có độ trễ, phải nhích ga nhiều lần xe mới chạy hoặc xe chạy ngắt quãng.
  • Nguyên nhân: Chổi than đã mòn quá giới hạn cho phép (chiều dài ngắn hơn vạch tiêu chuẩn), lò xo không còn đủ lực nén để đẩy than tiếp xúc với cổ góp, gây ra hiện tượng mô ve (tiếp xúc chập chờn).

Phát sinh tia lửa điện lớn và mùi khét

Hiện tượng: Quan sát qua khe tản nhiệt của motor thấy tia lửa xanh/trắng bắn ra mạnh kèm theo tiếng nổ lách tách và mùi ozone hoặc mùi khét đặc trưng.
Nguyên nhân: Bề mặt tiếp xúc giữa than và cổ góp bị rỗ, hoặc lò xo bị yếu gây ra hiện tượng "nảy than" (brush bounce), tạo ra hồ quang điện đốt cháy bề mặt dẫn điện.

Tiếng ồn cơ khí lạ từ motor

  • Hiện tượng: Tiếng rào rào hoặc kít kít bất thường khi xe di chuyển.
  • Nguyên nhân: Chổi than mòn hết phần vật liệu dẫn điện, làm lộ dây dẫn kim loại hoặc lò xo cọ sát trực tiếp vào cổ góp bằng đồng, gây xước bề mặt cổ góp.

Ưu điểm khi mua phụ tùng xe nâng điện tại Cường Thịnh

Việc sử dụng cụm chổi than chính hãng tại Cường Thịnh mang lại sự an toàn cho motor so với việc hàn chế chổi than trôi nổi, không rõ nguồn gốc:

  • Vật liệu than tiêu chuẩn: Chổi than có độ cứng và điện trở suất được tính toán cân bằng. Than quá cứng sẽ làm mòn nhanh cổ góp (chi phí sửa chữa lớn), than quá mềm sẽ mòn nhanh và tạo nhiều bụi than có thể dẫn điện gây chập mạch.
  • Lực nén lò xo chính xác: Độ căng của lò xo trên cụm giá đỡ OEM được thiết kế đúng theo thông số kỹ thuật của motor, đảm bảo áp lực tỳ đè ổn định trong suốt vòng đời của than.
  • Dung sai lắp ghép: Đế giữ có kích thước chuẩn xác, định vị đúng tâm cổ góp, ngăn ngừa hiện tượng than bị lệch trục gây mài mòn không đều.

Quý khách hàng nên kiểm tra định kỳ hệ thống điện và có thể tham khảo thêm các linh kiện trong danh mục phụ tùng xe nâng để đảm bảo xe hoạt động ổn định.

Hướng dẫn xác định mã và đặt hàng

Do có nhiều kích thước motor khác nhau trên các dòng xe nâng tay điện (Motor 0.75kW, 1.2kW, 1.5kW...), việc xác định đúng chủng loại là rất quan trọng:

  • Đo kích thước viên than: Sử dụng thước kẹp đo 3 chiều của viên than (Dày x Rộng x Dài).
  • Đo đường kính đế: Đo đường kính ngoài của tấm phíp đỡ chổi than (nếu mua cả cụm).
  • Chụp ảnh thực tế: Chụp ảnh cụm chổi than cũ và Tem thông số kỹ thuật dán trên vỏ motor.

Hãy gửi hình ảnh tem motor và kích thước đo được qua liên hệ của Cường Thịnh. Chúng tôi sẽ tra cứu Part Number trên sơ đồ kỹ thuật để cung cấp chính xác phụ tùng bạn cần.
