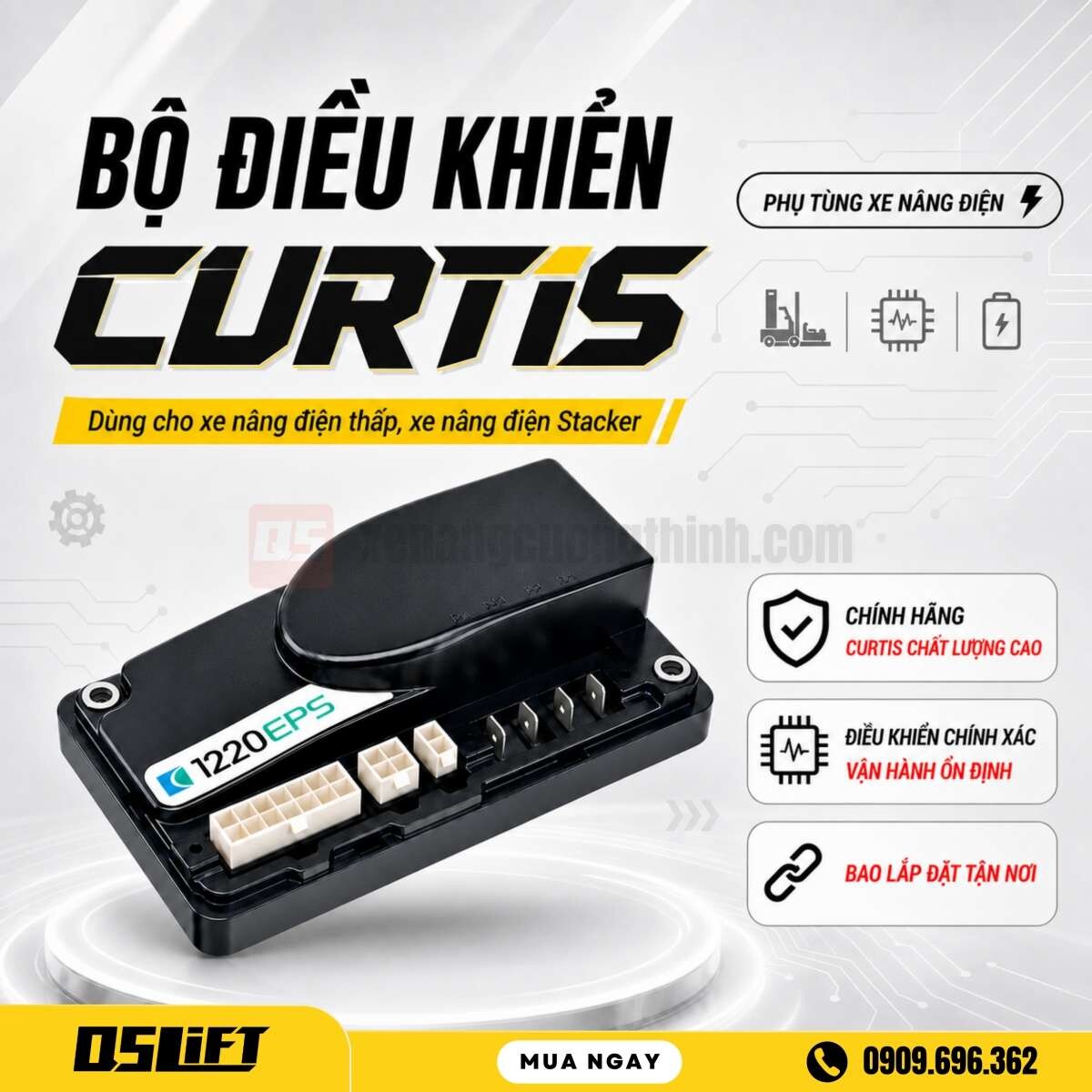

Bo điều khiển Curtis (Curtis Motor Controller) được ví như "bộ não" điện tử của các dòng xe nâng điện. Đây là thiết bị sử dụng vi xử lý để quản lý toàn bộ tốc độ, lực kéo và chức năng vận hành của các motor (motor chạy, motor bơm hoặc motor lái).

Thay vì sử dụng cơ chế motor thông thường, bộ điều khiển này giúp việc xoay trở tay lái trở nên nhẹ nhàng và chính xác hơn nhờ các tính năng cốt lõi sau:

Điều khiển tốc độ và lực xoắn: Ứng dụng công nghệ điều xung (PWM) để cấp dòng điện chính xác, giúp tay lái xoay mượt mà, không bị giật cục khi tăng tốc hoặc đổi hướng đột ngột.
Cơ chế an toàn thông minh: Tích hợp sẵn các tính năng bảo vệ hệ thống như: tự ngắt khi quá nhiệt, bảo vệ khi điện áp quá thấp hoặc quá cao, đảm bảo bo mạch không bị cháy hỏng khi dòng điện không ổn định.
Độ bền chuẩn công nghiệp: Thiết kế nguyên khối với vỏ bảo vệ đạt chuẩn IP53/IP65, có khả năng chống bụi, chịu rung lắc mạnh và hoạt động bền bỉ trong môi trường kho bãi khắc nghiệt.
Khả năng lập trình & chẩn đoán: Là thiết bị thông minh, bo Curtis cho phép kỹ thuật viên kết nối với máy tính hoặc bộ cầm tay để cài đặt thông số phù hợp với từng loại xe và đọc mã lỗi chính xác khi cần sửa chữa.

Đặc điểm nhận diện kĩ thuật và vị trí lắp đặt

Để tiếp cận và kiểm tra bo điều khiển này, kỹ thuật viên cần nắm rõ vị trí và đặc điểm cấu tạo vật lý:

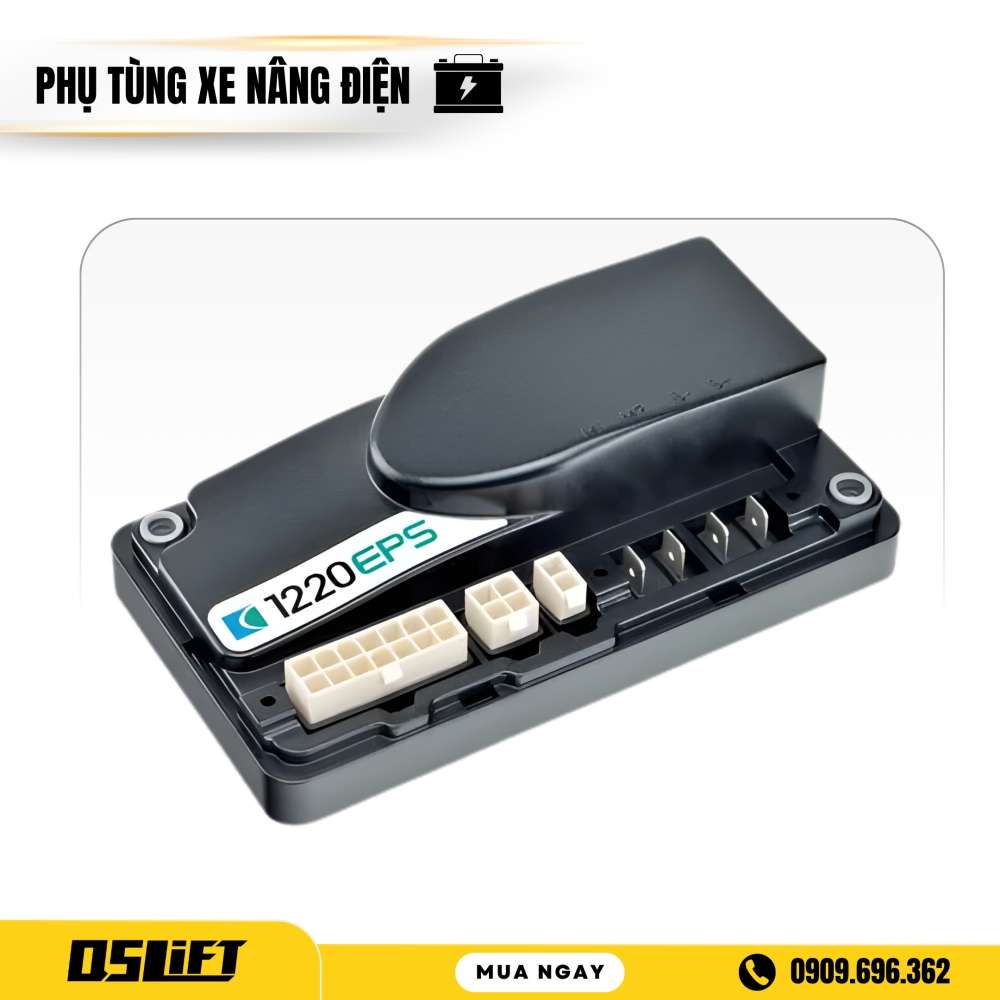

Đặc điểm nhận diện kỹ thuật:

Vỏ bảo vệ: Hộp nhựa kỹ thuật màu đen, thiết kế kín khí chuẩn IP5x để chống bụi và ẩm.
Cổng kết nối nguồn: Dãy các chân cắm dạng lưỡi bằng kim loại trần, dùng để kết nối cáp nguồn 24V (+/-) và cáp ra motor lái.
Cổng tín hiệu: Hai socket nhựa màu trắng (dạng Molex Mini-Fit) dùng để kết nối với hệ thống dây dẫn điều khiển (harness), nhận tín hiệu từ tay lái và giao tiếp với màn hình hiển thị.
Thông số nhãn: Model 1220C-xxxx, Điện áp 24V, Dòng điện ... A (Ampe).

Vị trí lắp đặt:

Trên xe nâng điện, bo Curtis thường được bố trí sâu bên trong khoang điện chính.

Bạn cần tháo nắp nhựa bảo vệ chính (thường nằm ngay phía sau trụ lái hoặc dưới bệ đứng).
Bo thường được bắt vít trên một tấm tản nhiệt nhôm, nằm cạnh bo điều khiển chạy hoặc gần cụm motor bơm thủy lực.

Lưu ý kỹ thuật: Bo điều khiển trợ lực lái là thành phần quan trọng quyết định khả năng vận hành an toàn. Một hệ thống lái ổn định giúp giảm mệt mỏi cho người vận hành và đảm bảo an toàn hàng hóa. Tham khảo thêm các dòng [Xe Nâng Điện Thấp] để hiểu rõ hơn về hệ thống EPS.

Dấu hiệu nhận biết hư hỏng và nguyên nhân kỹ thuật

Bo Curtis nổi tiếng về độ bền, tuy nhiên trong môi trường công nghiệp, hư hỏng vẫn có thể xảy ra. Dưới đây là 3 dấu hiệu điển hình:

Tay lái nặng bất thường (Mất trợ lực):

Hiện tượng: Người vận hành phải dùng sức rất lớn để xoay tay lái, cảm giác như đang lái xe cơ khí không có trợ lực.
Nguyên nhân: Bo mạch không xuất dòng điện ra motor lái. Có thể do chết tầng công suất (MOSFET) bên trong bo hoặc mất tín hiệu đầu vào từ cảm biến lực (Torque sensor).

Xe báo lỗi trên màn hình (Error Code):

Hiện tượng: Xe ngừng hoạt động hoặc giới hạn tốc độ, màn hình hiển thị mã lỗi (thường là các mã liên quan đến Steering Fault) hoặc đèn LED trên bo nháy theo chu kỳ đỏ/vàng.
Nguyên nhân: Hệ thống tự chẩn đoán của Curtis phát hiện sự cố ngắn mạch, quá nhiệt hoặc lỗi giao tiếp CANbus.

Hiện tượng giật cục hoặc tự đánh lái:

Hiện tượng: Bánh xe dẫn hướng rung lắc hoặc tự xoay khi chưa có thao tác từ người lái.
Nguyên nhân: Lỗi phần mềm điều khiển hoặc nhiễu tín hiệu điện từ (EMC) do các đầu giắc kết nối bị oxy hóa, lỏng lẻo.

Hướng dẫn xác định mã và đặt hàng

Để đảm bảo mua đúng loại bo điều khiển cho xe nâng của bạn, vui lòng thực hiện các bước kiểm tra sau trước khi liên hệ:

Chụp ảnh tem thông số: Quan trọng nhất là tem giấy màu trắng dán trên thân bo. Cần nhìn rõ dòng "MODEL: 1220C-xxxx" và "VOLTAGE: 24V". (Lưu ý: Các ký tự đuôi sau 1220C quyết định chương trình nạp bên trong).
Kiểm tra giắc cắm: Quan sát số lượng chân cắm (pin) trên 2 giắc nhựa màu trắng (Ví dụ: 1 giắc 8 chân, 1 giắc 4 chân hay cấu hình khác).
Xác định dòng xe: Cung cấp dòng xe như xe nâng điện thấp, xe nâng điện cao ... và hãng xe - Ví dụ: QSLift, Noblelift, Hangcha, EP, Heli... để kỹ thuật viên đối chiếu sơ đồ mạch điện.

Liên hệ ngay xe nâng Cường Thịnh và gửi hình ảnh thực tế bo mạch cũ của bạn. Đội ngũ kỹ thuật sẽ tra cứu Part Number chính xác và hỗ trợ tư vấn giải pháp thay thế/cài đặt (nếu cần) nhanh chóng nhất.
