Cụm bơm thủy lực xe nâng tay là một cấu kiện quan trọng trong hệ thống vận hành của xe nâng tay, chịu trách nhiệm chính cho chức năng nâng hạ tải trọng. Đây là một hệ thống khép kín, hoạt động dựa trên nguyên lý truyền lực qua chất lỏng (dầu thủy lực). Sự cố tại bộ phận này có thể dẫn đến việc ngừng hoạt động chức năng nâng của thiết bị.

Cấu tạo cơ bản của xe nâng tay

Cấu tạo cơ bản của xe nâng tay

Bơm thủy lực hoàn chỉnh được cung cấp tại đây tuân thủ các tiêu chuẩn kỹ thuật của nhà sản xuất, đảm bảo khả năng tương thích và hiệu suất vận hành cho các dòng xe nâng tay phổ thông.

Các Loại Cụm Bơm Xe Nâng Tay Phổ Biến

Trên thị trường có nhiều loại cụm bơm xe nâng tay khác nhau, trong đó AC, BF và DF là những model phổ biến. Mỗi loại có sự khác biệt về cấu trúc và linh kiện, việc xác định đúng loại bơm là rất quan trọng khi cần thay thế hoặc sửa chữa.

3 cụm bơm thủy lực xe nâng tay phổ biến

3 cụm bơm thủy lực xe nâng tay phổ biến

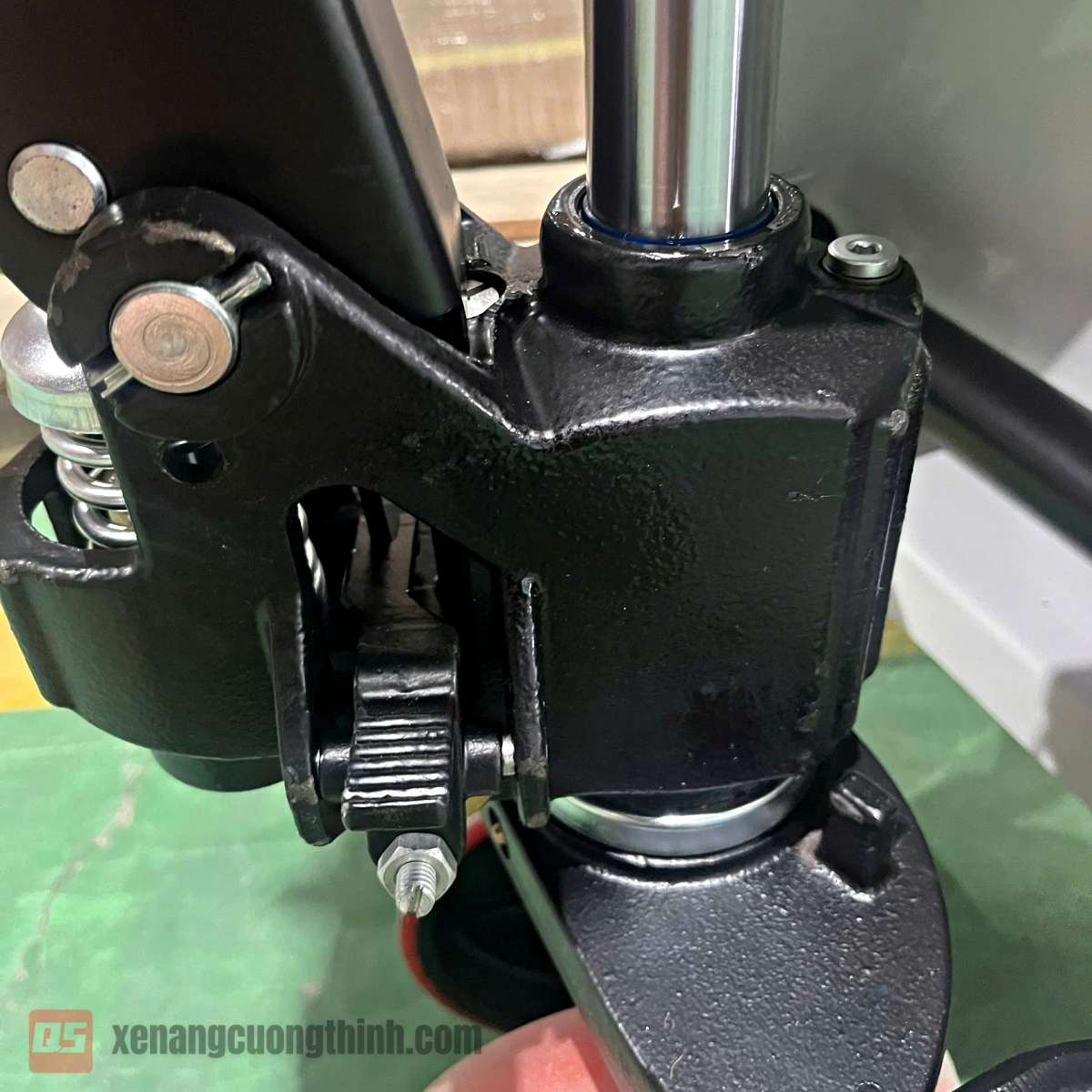

Cụm Bơm Model AC

  • Hệ thống van: Sử dụng loại van tích hợp nguyên khối. Cấu trúc này giúp việc thay thế van đơn giản hơn.
  • Ty ben: Có kích thước tiêu chuẩn là Ø35*278 mm.
  • Cơ cấu lắp tay cầm: Liên kết tay cầm với thân bơm được thực hiện thông qua một trục ngang và được cố định bằng chốt cài.

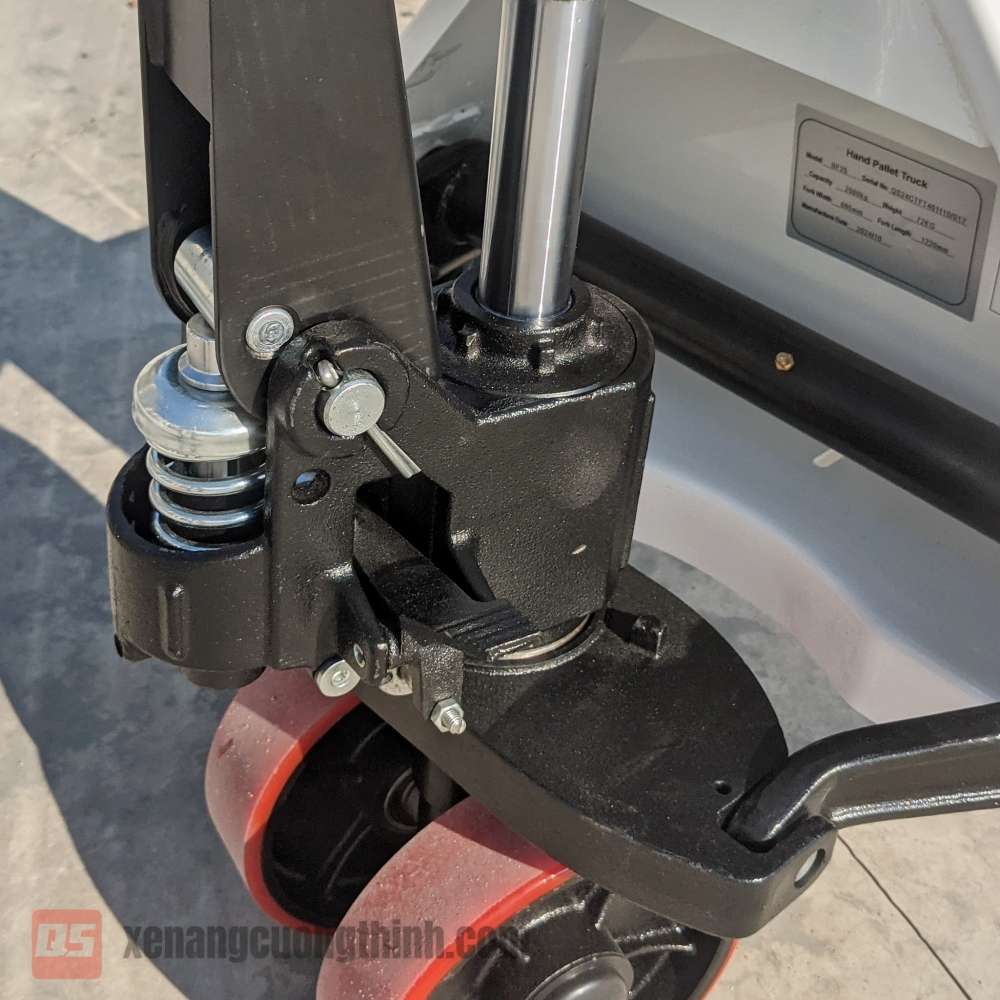

Cụm Bơm Model BF

  • Hệ thống van: Có cấu trúc van rời, bao gồm nhiều linh kiện nhỏ cấu thành như đế van, kim van, bi van và lò xo. Việc sửa chữa đòi hỏi kỹ thuật và độ chính xác cao hơn so với van tích hợp của model AC.
  • Ty ben: Có kích thước ngắn hơn model AC, với thông số là Ø35*263 mm.
  • Cơ cấu lắp tay cầm: Tương tự model AC, sử dụng trục và chốt để liên kết.

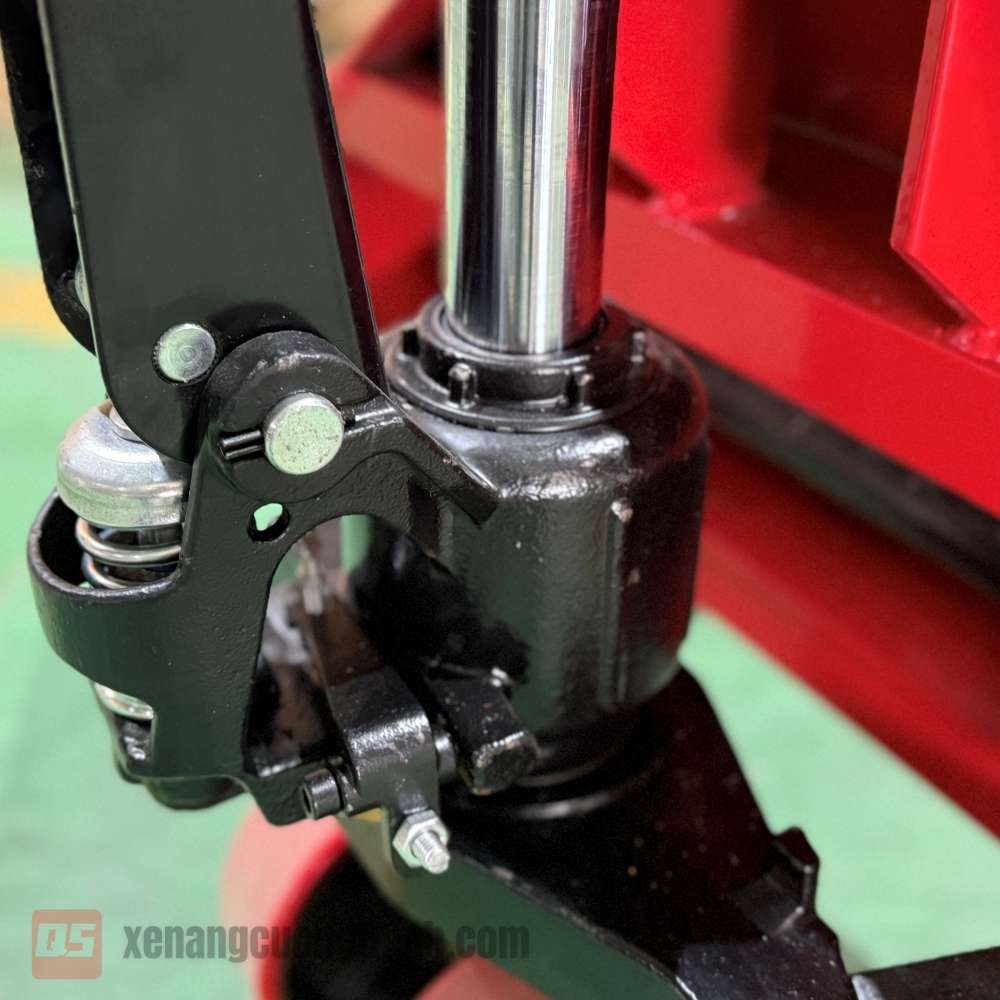

Cụm Bơm Model DF

  • Cơ cấu lắp tay cầm: Đây là điểm khác biệt lớn nhất và dễ nhận biết nhất. Model DF sử dụng một mặt bích bắt thẳng vào thân bơm, và tay cầm được cố định vào mặt bích này bằng 3 bu-lông. Cấu trúc này khác hoàn toàn so với kiểu trục-chốt của AC và BF.
  • Hệ thống van: Tương tự model BF, bơm DF cũng sử dụng cấu trúc van rời với nhiều linh kiện chi tiết. Hệ thống này được điều chỉnh chức năng nâng/hạ thông qua một vít điều chỉnh thay vì chỉ có đai ốc như một số dòng khác.

Tham Khảo Ngay:

Lựa Chọn Cụm Bơm Nào Tốt Cho Xe Nâng Tay Thủy Lực?

Chức Năng Chính Của Cụm Bơm Thủy Lực

Cụm bơm thủy lực thực hiện các chức năng kỹ thuật sau trong cơ chế vận hành của xe nâng tay:

  • Tạo áp suất thủy lực: Khi có lực tác động từ tay cầm, pít-tông bơm sẽ nén dầu thủy lực trong xi lanh, tạo ra áp suất để đẩy ty ben chính.
  • Thực thi chuyển động nâng: Ty ben chính được liên kết cơ khí với càng nâng. Khi ty ben di chuyển lên dưới áp suất dầu, toàn bộ kết cấu càng nâng và tải trọng sẽ được nâng lên.
  • Duy trì áp suất (giữ tải): Hệ thống van một chiều bên trong bơm có chức năng duy trì áp suất dầu, ngăn chặn hiện tượng tự hạ tải khi van xả đang đóng.
  • Giải phóng áp suất (hạ tải): Khi tay gạt điều khiển ở vị trí "LOWER", van xả sẽ mở, cho phép dầu thủy lực hồi về bình chứa, từ đó thực hiện việc hạ càng nâng có kiểm soát.

Khi Nào Cần Thay Thế Cụm Bơm Thủy Lực Xe Nâng Tay?

Việc sửa chữa có thể không khả thi hoặc không đảm bảo hiệu quả kinh tế khi cụm bơm gặp phải các hư hỏng nghiêm trọng sau:

  • Biến dạng ty ben: Ty ben bị cong, vênh hoặc có các vết trầy xước sâu trên bề mặt do nâng quá tải hoặc lệch tâm. Các khuyết tật này có thể làm hỏng các bộ phận làm kín (phốt) và gây kẹt pít-tông.
  • Hư hỏng vật lý thân bơm: Thân bơm bị nứt, vỡ, không còn khả năng duy trì áp suất làm việc.
  • Mất áp suất liên tục: Hiện tượng xe không giữ được tải trọng (tụt tải) vẫn xảy ra sau khi đã thay thế các bộ phận làm kín (gioăng, phốt…), cho thấy xi lanh hoặc các bề mặt van bên trong đã bị mài mòn quá giới hạn cho phép.
  • Hư hỏng đa linh kiện: Khi bơm bị hư hỏng đồng thời nhiều linh kiện, chi phí mua lẻ và nhân công sửa chữa có thể cao hơn chi phí thay thế một cụm bơm mới hoàn chỉnh.

Xem Ngay:

Các Lỗi Thường Gặp Ở Xe Nâng Tay

Xe Nâng Cường Thịnh - Chuyên Cung Cấp Phụ Tùng Xe Nâng Chính Hãng

Xe Nâng Cường Thịnh là đơn vị chuyên cung cấp các loại xe nâng, phụ tùng xe nâng, bao gồm cả phụ tùng, linh kiện thay thế cho xe nâng tay. Chúng tôi cung cấp các giải pháp thay thế tuân thủ nghiêm ngặt thông số kỹ thuật của nhà sản xuất, nhằm khôi phục hiệu suất vận hành và độ tin cậy cho thiết bị của khách hàng.

Lý do lựa chọn mua phụ tùng xe nâng tại Xe Nâng Cường Thịnh

  • Sản phẩm mới 100%: Cam kết cung cấp bơm thủy lực với chất lượng mới 100%, tương thích với model xe nâng tay theo yêu cầu của  khách hàng.
  • Đảm bảo thông số kỹ thuật: Sản phẩm đáp ứng các tiêu chuẩn về tải trọng, hành trình nâng và vật liệu chế tạo.
  • Hỗ trợ tư vấn kỹ thuật: Đội ngũ của chúng tôi có chuyên môn để hỗ trợ xác định nguyên nhân hư hỏng và lựa chọn sản phẩm phù hợp.
  • Hàng tồn kho và giao nhận: Duy trì số lượng tồn kho để đáp ứng các nhu cầu thay thế khẩn cấp.

Để nhận tư vấn kỹ thuật và báo giá chi tiết, quý khách vui lòng liên hệ trực tiếp với bộ phận kinh doanh của Xe Nâng Cường Thịnh.
