Khung nâng trong xe nâng là gì? Các loại khung nâng phổ biến

I. Khung nâng trong xe nâng là gì?

Như ta đã biết, xe nâng hàng là thiết bị vận chuyển và nâng hạ hàng hóa cơ bản trong các kho hàng hiện nay. Tuy nhiên, hiệu suất và khả năng hoạt động của xe nâng phụ thuộc rất lớn vào một bộ phận quan trọng: khung nâng. Đây là một hệ thống cơ khí phức tạp, chịu trách nhiệm dẫn hướng càng nâng và hàng hóa lên một độ cao nhất định, đáp ứng yêu cầu cơ bản của các loại xe nâng hàng lên cao.

Khung nâng là một trong những bộ phận chính của xe nâng. Chúng là một tập hợp các thanh thép được gia công chính xác và liên kết với nhau, tạo thành một cấu trúc vững chắc, có khả năng chịu lực cao. Thông qua cơ chế cơ khí và thủy lực, khung nâng cho phép càng nâng di chuyển theo phương thẳng đứng, giúp xe nâng thực hiện các thao tác nâng hạ hàng hóa một cách an toàn và hiệu quả.

Tùy thuộc vào thiết kế và ứng dụng, khung nâng được phân loại theo số lượng tầng nâng (hay còn gọi là ty, lao), từ khung nâng đơn giản 1 tầng cho đến khung nâng phức tạp 4 tầng.

Mỗi loại khung nâng sẽ có những đặc điểm kỹ thuật riêng biệt, ảnh hưởng trực tiếp đến các thông số quan trọng như chiều cao nâng tối đa, chiều cao nâng tự do, khả năng làm việc trong không gian hạn chế, v.v. Việc lựa chọn loại khung nâng phù hợp với nhu cầu vận hành là yếu tố then chốt để tối ưu hóa hiệu suất làm việc của xe nâng, đồng thời đảm bảo an toàn lao động và kéo dài tuổi thọ thiết bị.

II. Nguyên lý hoạt động của khung nâng xe nâng

Mặc dù có nhiều phân loại và thiết kế khác nhau, nhưng nhìn chung, nguyên lý hoạt động của khung nâng xe nâng dựa trên sự kết hợp giữa hệ thống thủy lực và cơ cấu con lăn, xích tải.

Khi người vận hành kích hoạt chức năng nâng (bằng cách đạp cần nâng đối với xe nâng thủ công hoặc bấm nút điều khiển đối với xe nâng động cơ), bơm thủy lực sẽ đẩy dầu thủy lực vào xi lanh nâng, tạo áp lực đẩy piston di chuyển. Piston này được kết nối với xích tải hoặc con lăn, tác động lực lên các thanh thép của khung nâng.

Các thanh thép này được thiết kế để trượt lên xuống trong nhau thông qua hệ thống rãnh dẫn hướng và con lăn. Khi piston di chuyển, xích tải kéo con lăn trượt trên rãnh, kéo theo các thanh thép di chuyển, từ đó nâng càng nâng lên cao.

Đối với khung nâng nhiều tầng, cơ chế hoạt động cũng tương tự. Các tầng khung được xếp chồng lên nhau và liên kết với nhau thông qua hệ thống con lăn và xích tải. Khi piston di chuyển, lực được truyền qua các tầng khung, làm cho các tầng này lần lượt trượt lên nhau, tạo ra chiều cao nâng lớn hơn.

Ngoài ra, khung nâng còn được trang bị các van an toàn, van điều khiển lưu lượng dầu để đảm bảo quá trình nâng hạ diễn ra an toàn, ổn định và chính xác. Hệ thống này giúp kiểm soát tốc độ nâng hạ, ngăn ngừa tình trạng quá tải, đảm bảo an toàn cho người vận hành và hàng hóa.

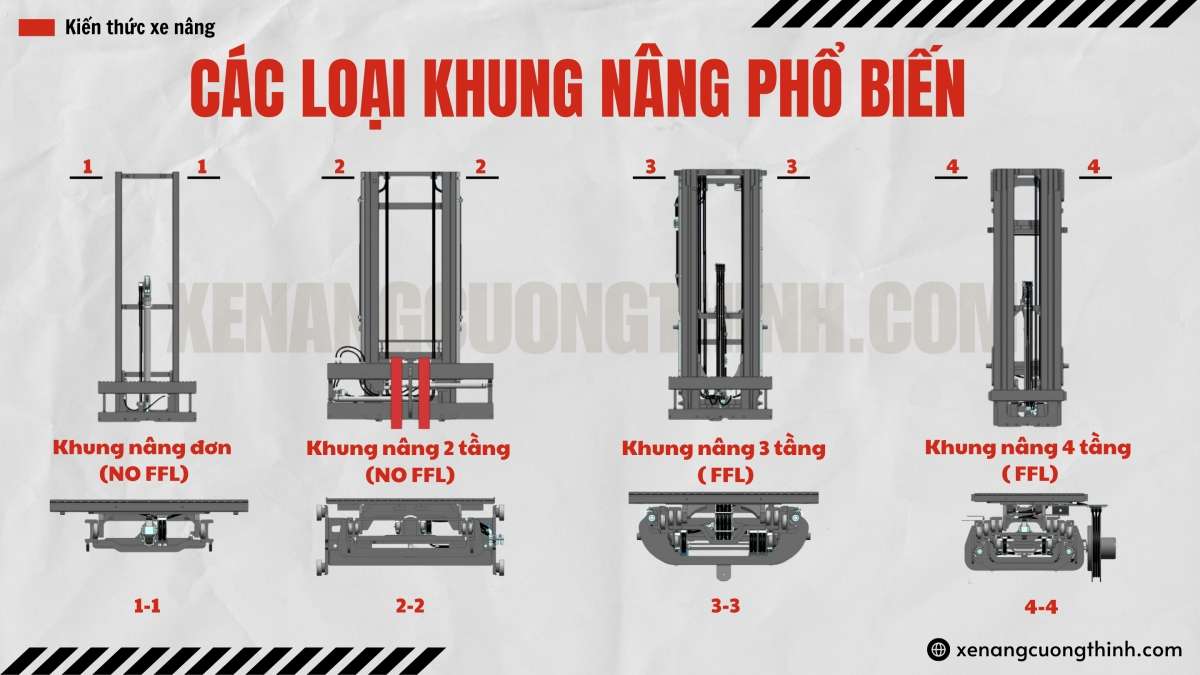

III. Các Loại Khung Nâng Xe Nâng Phổ Biến

Để đáp ứng nhu cầu đa dạng của các hoạt động logistics, các nhà sản xuất đã phát triển nhiều loại khung nâng xe nâng khác nhau, mỗi loại có cấu tạo, đặc điểm và ứng dụng riêng biệt. Dưới đây là những loại khung nâng phổ biến nhất hiện nay:

1. Full-free lift là gì?

Trước khi tìm hiểu về các loại khung nâng, chúng ta cần làm rõ khái niệm Full-free lift (FFL). Đây là một tính năng đặc biệt cho phép càng nâng di chuyển lên một khoảng cách nhất định mà không làm tăng chiều cao tổng thể của khung nâng.

Ví dụ: Một xe nâng có khung nâng 3 tầng với FFL 2 mét có thể nâng hàng lên cao 2 mét mà không cần nâng tầng thứ hai hoặc thứ ba của khung. Điều này cực kỳ hữu ích khi làm việc trong không gian hạn chế chiều cao như container, nhà kho có trần thấp, hoặc khi cần nâng hàng qua cửa thấp.

Chức năng FFL giúp tối ưu hóa không gian làm việc, nâng cao hiệu quả vận hành và đảm bảo an toàn cho hàng hóa và người vận hành.

2. Khung nâng 1 tầng (Simplex mast)

Đây là loại khung nâng đơn giản nhất, chỉ gồm một tầng nâng duy nhất.

Đặc trưng:

• Cấu tạo đơn giản, ít bộ phận chuyển động, dễ bảo trì.
• Chiều cao nâng hạn chế, thường dưới 2 mét.
• Giá thành rẻ, phù hợp với nhu cầu nâng hạ cơ bản.

Ứng dụng:

• Thường được sử dụng trên xe nâng tay cao, xe nâng stacker cỡ nhỏ, phục vụ cho việc nâng hạ pallet ở độ cao thấp trong kho bãi, siêu thị, cửa hàng.

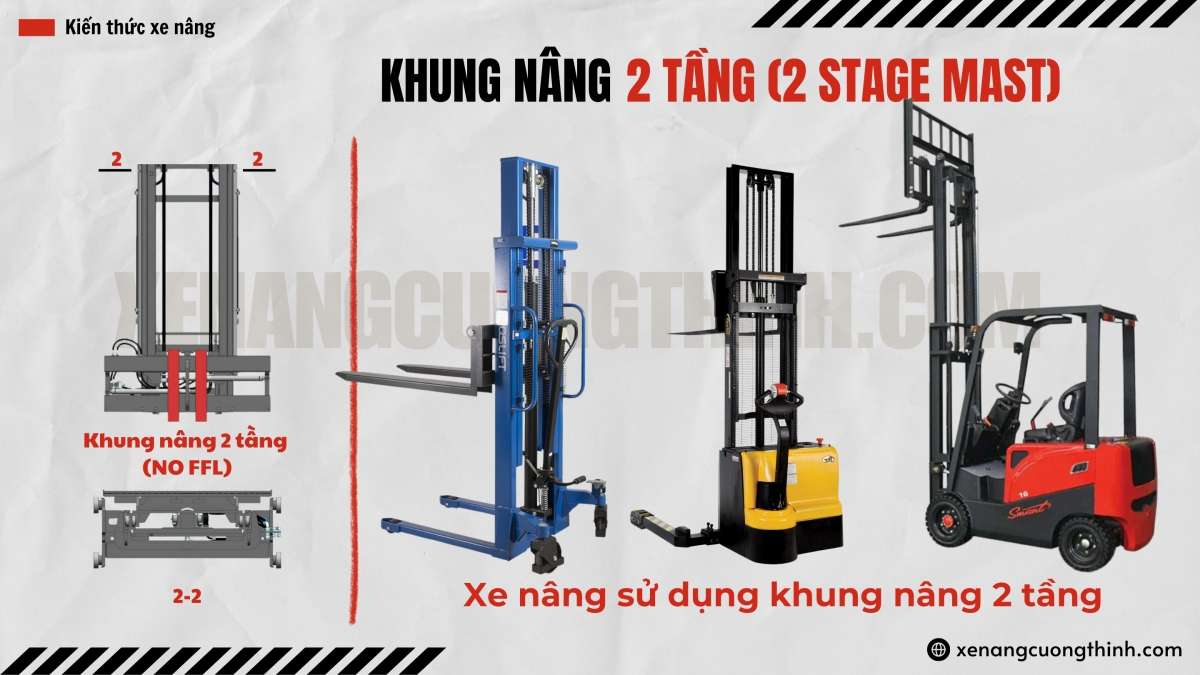

3. Khung nâng 2 tầng (Duplex mast / 2 Stage mast)

Khung nâng 2 tầng bao gồm hai tầng nâng, cho phép đạt được chiều cao nâng lớn hơn so với khung nâng 1 tầng.

Đặc điểm:

• Chiều cao nâng trung bình, thường từ 2 đến 4.5 mét.
• Cấu tạo phức tạp hơn khung nâng 1 tầng, yêu cầu bảo trì kỹ lưỡng hơn.
• Có thể có hoặc không có tính năng Full-free lift.

Ứng dụng:

• Rất phổ biến trên các dòng xe nâng điện, xe nâng dầu, xe nâng ngồi lái, phục vụ đa dạng nhu cầu nâng hạ trong kho bãi, nhà máy, xưởng sản xuất.

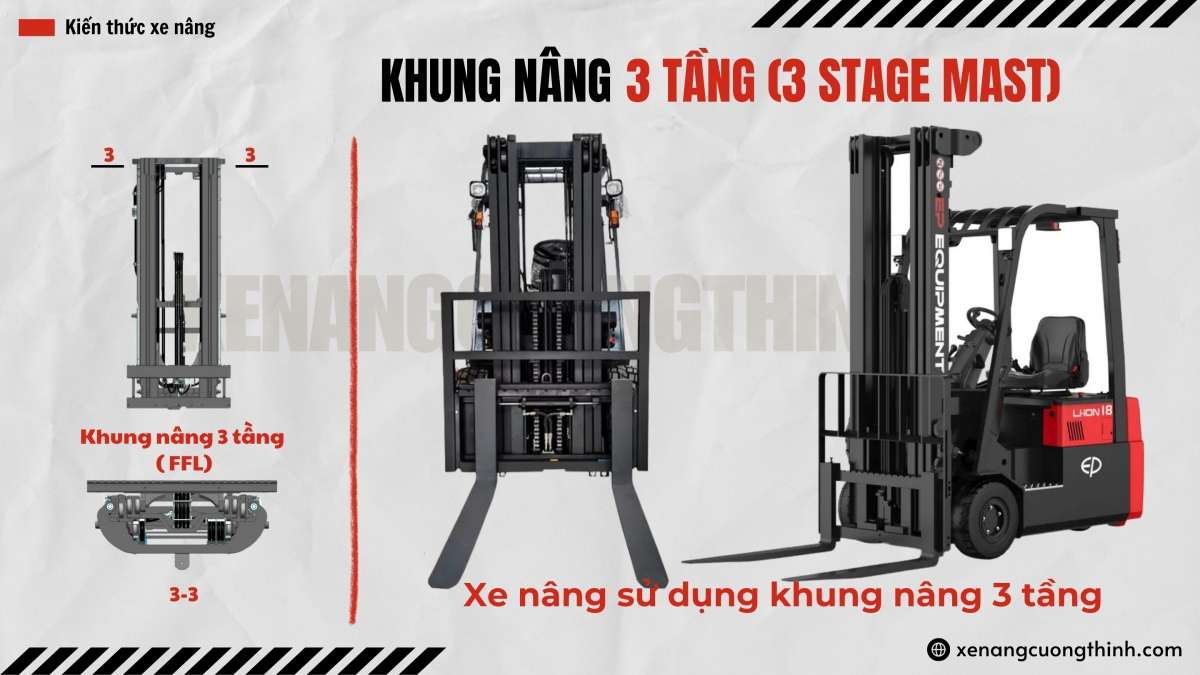

4. Khung nâng 3 tầng (Triplex mast)

Khung nâng 3 tầng được thiết kế với ba tầng nâng, cho phép đạt được chiều cao nâng lớn, đồng thời vẫn đảm bảo tính gọn nhẹ khi hạ xuống.

Đặc điểm:

• Chiều cao nâng lớn, thường từ 3 đến 6 mét.
• Thường được trang bị tính năng Full-free lift, phù hợp làm việc trong container, kho hàng có trần thấp.
• Cấu tạo phức tạp, yêu cầu bảo trì định kỳ.

Ứng dụng:

• Phổ biến trên các dòng xe nâng đối trọng, xe nâng reach truck, đáp ứng nhu cầu nâng hạ hàng hóa lên cao trong các kho hàng lớn, trung tâm phân phối.

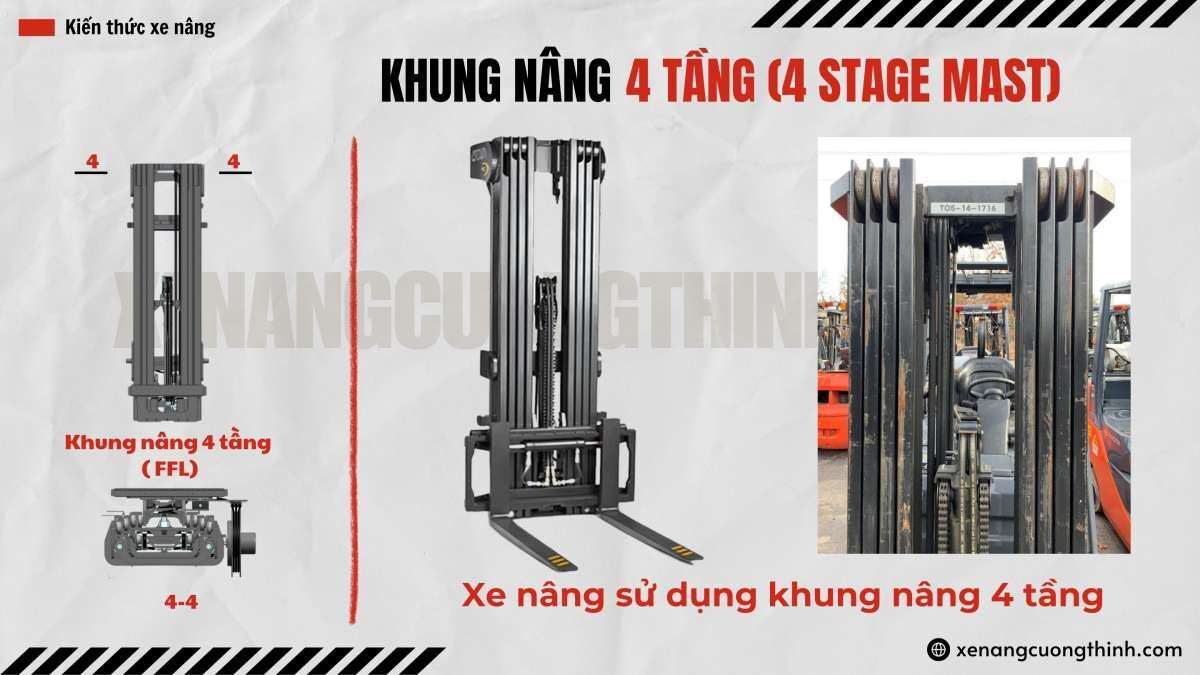

5. Khung nâng 4 tầng (Quad mast)

Khung nâng 4 tầng là loại khung nâng có chiều cao nâng lớn nhất, thường được sử dụng cho các nhu cầu, ứng dụng đặc biệt.

Đặc điểm:

• Chiều cao nâng rất lớn, có thể lên đến 9 mét.
• Được trang bị tính năng Full-free lift.
• Cấu tạo phức tạp nhất, chi phí bảo trì cao.
• Tầm nhìn của người vận hành có thể bị hạn chế do số lượng tầng nâng nhiều.

Ứng dụng:

• Thường được sử dụng trong các kho hàng cao tầng, trung tâm logistics quy mô lớn, yêu cầu nâng hạ hàng hóa lên độ cao lớn.

Như vậy, mỗi loại khung nâng đều có những đặc điểm và ứng dụng riêng. Việc lựa chọn loại khung nâng phù hợp phụ thuộc vào nhiều yếu tố, bao gồm chiều cao nâng yêu cầu, loại xe nâng, môi trường làm việc, và ngân sách đầu tư.

IV. Lựa chọn khung nâng cho xe nâng đúng cách

Việc lựa chọn khung nâng phù hợp với nhu cầu sử dụng là yếu tố quan trọng để đảm bảo hiệu quả vận hành và an toàn lao động. Một khung nâng không phù hợp có thể dẫn đến giảm năng suất, hư hỏng hàng hóa, thậm chí gây tai nạn lao động. Vậy làm thế nào để lựa chọn được khung nâng tối ưu?

Hãy xem xét ví dụ sau:

Doanh nghiệp của bạn cần một xe nâng để vận chuyển hàng hóa trong container và xếp lên kệ cao 5 mét. Trong trường hợp này, việc lựa chọn khung nâng cần phải dựa trên những yếu tố sau:

1. Nhu cầu sử dụng

• Làm việc trong container: Yêu cầu xe nâng phải có chiều cao khung nâng thấp để có thể di chuyển vào trong container. Khung nâng 3 tầng với tính năng Full-free lift là lựa chọn lý tưởng, vừa đảm bảo chiều cao nâng vừa cho phép làm việc trong không gian hạn chế.
• Chiều cao nâng: Cần xác định rõ chiều cao tối đa mà xe nâng cần đạt được để lựa chọn loại khung nâng phù hợp. Trong trường hợp này, chiều cao nâng yêu cầu là 5 mét, do đó cần chọn khung nâng 3 tầng hoặc 4 tầng.

2. Các thông số về chiều cao

• Chiều cao khung nâng: Đây là chiều cao của xe nâng khi khung nâng được hạ xuống hoàn toàn. Thông số này ảnh hưởng đến khả năng di chuyển qua cửa kho, lối đi và làm việc trong container. Cần đảm bảo chiều cao khung nâng thấp hơn chiều cao cửa container và các lối đi trong kho.
• Chiều cao nâng tối đa: Đây là chiều cao mà càng nâng có thể đạt được khi khung nâng được nâng lên hoàn toàn. Cần lựa chọn khung nâng có chiều cao nâng tối đa đáp ứng nhu cầu sử dụng.
• Chiều cao nâng mở rộng: Đây là chiều cao tổng thể của xe nâng khi khung nâng được nâng lên hoàn toàn. Thông số này ảnh hưởng đến chiều cao trần kho. Cần tra cứu catalouge của nhà sản xuất để xác định chiều cao nâng mở rộng và so sánh với chiều cao trần kho, đảm bảo xe nâng có thể hoạt động an toàn.

3. Các yếu tố khác

• Tải trọng nâng: Cần xác định tải trọng nâng yêu cầu để lựa chọn xe nâng và khung nâng phù hợp.
• Môi trường làm việc: Môi trường làm việc trong nhà hay ngoài trời cũng ảnh hưởng đến lựa chọn khung nâng. Ví dụ, nếu làm việc trong môi trường ẩm ướt hoặc có hóa chất, cần chọn khung nâng được sơn tĩnh điện hoặc làm từ vật liệu chống ăn mòn.
• Loại xe nâng: Lựa chọn khung nâng cũng cần phù hợp với loại xe nâng sử dụng, ví dụ xe nâng điện, xe nâng dầu, xe nâng reach truck, xe nâng đối trọng.
• Ngân sách: Chi phí đầu tư cho khung nâng cũng là một yếu tố cần cân nhắc.

Tóm lại, việc lựa chọn khung nâng cho xe nâng cần được xem xét kỹ lưỡng dựa trên nhiều yếu tố. Nên tham khảo ý kiến của các chuyên gia hoặc nhà cung cấp xe nâng để được tư vấn và lựa chọn giải pháp tối ưu nhất.

V. Kết luận

Như vậy, khung nâng đóng vai trò then chốt trong việc quyết định hiệu suất và tính ứng dụng của xe nâng. Việc am hiểu về các loại khung nâng, nguyên lý hoạt động và các yếu tố cần xem xét khi lựa chọn sẽ giúp doanh nghiệp tối ưu hóa hoạt động logistics, nâng cao năng suất lao động và đảm bảo an toàn trong kho bãi.

Tóm lại, để lựa chọn được khung nâng phù hợp, cần phải xem xét kỹ lưỡng các yếu tố sau:

• Loại xe nâng: Mỗi loại xe nâng sẽ phù hợp với một loại khung nâng nhất định. Ví dụ, xe nâng tay cao thường sử dụng khung nâng 1 tầng, trong khi xe nâng đối trọng thường sử dụng khung nâng 3 tầng.
• Chiều cao nâng: Xác định rõ chiều cao nâng cần thiết để lựa chọn loại khung nâng có chiều cao nâng tối đa đáp ứng nhu cầu.
• Môi trường làm việc: Nếu làm việc trong không gian hạn chế như container, cần ưu tiên khung nâng có tính năng Full-free lift.
• Tải trọng: Chọn khung nâng có tải trọng phù hợp với khối lượng hàng hóa cần nâng.
• Ngân sách: Cân nhắc chi phí đầu tư ban đầu và chi phí bảo trì khi lựa chọn khung nâng.

Bên cạnh việc lựa chọn khung nâng phù hợp, việc bảo trì định kỳ cũng đóng vai trò quan trọng trong việc đảm bảo hiệu suất và kéo dài tuổi thọ của thiết bị. Cần thường xuyên kiểm tra, bôi trơn và thay thế các bộ phận hao mòn để đảm bảo khung nâng hoạt động ổn định và an toàn.

Hy vọng rằng những thông tin chi tiết trong bài viết này của xe nâng Cường Thịnh sẽ giúp bạn đọc hiểu rõ hơn về khung nâng xe nâng và có thể đưa ra quyết định lựa chọn sáng suốt, phù hợp với nhu cầu sử dụng của doanh nghiệp mình. Đừng ngần ngại liên hệ với chúng tôi để được tư vấn chi tiết và hỗ trợ lựa chọn giải pháp tối ưu nhất.
