Trong thế giới đa dạng của các thiết bị nâng hạ, xe nâng mặt bàn nổi bật như một giải pháp đặc biệt, nhỏ gọn với cơ chế hoạt động khác biệt so với các loại xe thông thường sử dụng càng nâng. Thay vì cặp càng quen thuộc, thiết bị này sử dụng một mặt bàn phẳng, lý tưởng cho việc nâng hạ hàng hóa không đặt trên pallet hoặc đóng vai trò như một bề mặt làm việc có thể điều chỉnh độ cao linh hoạt trong các môi trường như nhà xưởng, kho bãi, hay khu vực sản xuất.
Để sử dụng hiệu quả và an toàn loại xe nâng mặt bàn này, việc nắm vững nguyên lý hoạt động xe nâng bàn là vô cùng cần thiết. Bài viết chuyên sâu này sẽ tập trung làm rõ cấu tạo xe nâng bàn và cơ chế vận hành của xe nâng bàn thủy lực – loại phổ biến nhất hiện nay.
Xe Nâng Mặt Bàn Là Gì? Phân Biệt Với Các Loại Xe Nâng Khác
Xe nâng mặt bàn, thường được gọi là xe nâng bàn hoặc bàn nâng thủy lực, vận hành bằng hệ thống thủy lực, là một thiết bị nâng hạ có cấu trúc đặc trưng bao gồm một mặt bàn phẳng được nâng đỡ và di chuyển theo phương thẳng đứng bởi một hoặc nhiều bộ khung nâng cắt kéo (còn gọi là khung nâng chữ X). Cơ chế nâng hạ này chủ yếu dựa vào nguyên lý hoạt động của bơm thủy lực và xy lanh thủy lực để tạo ra lực đẩy, thay đổi chiều cao nâng của mặt bàn.
Điểm khác biệt cơ bản của xe nâng bàn so với các thiết bị nâng hạ khác nằm ở bộ phận tiếp xúc và nâng đỡ vật thể:
- Xe nâng tay, Xe nâng điện Stacker, Xe nâng ngồi lái: Các loại xe này đều sử dụng càng nâng để trực tiếp lồng vào hoặc đỡ dưới pallet chứa hàng hóa. Chúng được tối ưu cho việc vận chuyển hàng hóa theo đơn vị pallet.
- Xe nâng bàn: Sử dụng mặt bàn phẳng, phù hợp để nâng đỡ các kiện hàng rời, máy móc, khuôn mẫu, thùng hàng hoặc các vật thể không có cấu trúc pallet tiêu chuẩn. Nó cũng thường được dùng làm bàn công tác phụ trợ.
Sự khác biệt về cấu tạo và cơ chế hoạt động này dẫn đến ứng dụng chuyên biệt của từng loại, với xe nâng bàn đáp ứng nhu cầu nâng hạ các loại hàng hóa đặc thù hoặc yêu cầu bề mặt đỡ phẳng với nhiều mức tải trọng nâng khác nhau.
Cấu Tạo Chi Tiết Của Xe Nâng Bàn Thủy Lực
Cấu tạo xe nâng mặt bàn
Để hiểu rõ nguyên lý hoạt động xe nâng bàn, việc nắm vững cấu tạo xe nâng bàn thủy lực là điều cơ bản. Mỗi bộ phận đều đóng vai trò quan trọng trong việc đảm bảo khả năng vận hành ổn định và an toàn của thiết bị. Cấu trúc điển hình bao gồm các thành phần chính sau:
Mặt Bàn Nâng
Đây là bề mặt làm việc chính, nơi đặt trực tiếp hàng hóa cần nâng hạ hàng hóa. Mặt bàn thường được chế tạo từ thép tấm dày, cường độ cao để đảm bảo khả năng chịu tải trọng nâng lớn và chống biến dạng. Kích thước mặt bàn đa dạng tùy thuộc vào model xe, và bề mặt có thể được thiết kế phẳng hoặc có gân/hoa văn chống trượt để tăng độ bám cho vật thể.
Mặt bàn nâng
Khung Nâng Cắt Kéo
Đây là bộ phận tạo ra chuyển động nâng hạ cho mặt bàn. Khung nâng chữ X bao gồm các thanh thép cứng được liên kết với nhau bằng các chốt trục, tạo thành cơ cấu xếp gấp linh hoạt. Khi hệ thống thủy lực tác động lực, các thanh này sẽ duỗi ra hoặc xếp lại, làm thay đổi chiều cao nâng của mặt bàn một cách chính xác theo phương thẳng đứng. Số lượng tầng cắt kéo (1 tầng, 2 tầng...) sẽ quyết định chiều cao nâng tối đa của xe.
Khung nâng zigzag
Hệ Thống Thủy Lực
Tương tự như hệ thống thủy lực của các loại xe nâng khác, đây được xem là trung tâm điều khiển hoạt động nâng hạ, hệ thống thủy lực của xe nâng bàn bao gồm:
- Bơm Thủy Lực: Thông thường là loại bơm thủy lực piston, được kích hoạt bằng bàn đạp chân. Khi đạp, bơm sẽ hút dầu từ bình chứa và tạo áp suất đẩy dầu vào xy lanh thủy lực.
- Xy Lanh Thủy Lực: Là bộ phận trực tiếp tạo ra lực nâng. Dầu thủy lực được bơm vào sẽ đẩy piston bên trong xy lanh di chuyển lên, từ đó tác động lực vào khung nâng chữ X.
- Dầu Thủy Lực: Là môi chất truyền lực không thể thiếu, cần đảm bảo đúng chủng loại và độ sạch theo khuyến cáo của nhà sản xuất như Niuli hay Noblelift.
- Van Điều Khiển (Van xả): Thường là van tay dạng cần gạt hoặc tay bóp đặt trên tay cầm, cho phép người dùng kiểm soát quá trình hạ mặt bàn bằng cách cho dầu hồi về bình chứa.
- Ống Dẫn Dầu và Các Khớp Nối: Hệ thống đường ống chịu áp lực cao kết nối các bộ phận trong hệ thống thủy lực.
Cụm bơm thủy lực
Chân Đế
Là phần khung sườn dưới cùng của xe, tiếp xúc trực tiếp với mặt sàn. Chân đế cần có kết cấu vững chắc để đảm bảo sự ổn định cho toàn bộ xe khi nâng tải nặng. Nó cũng là nơi chứa các ray dẫn hướng cho chuyển động của các con lăn ở đầu dưới của khung nâng chữ X.
Bánh Xe
Xe nâng bàn thường được trang bị 4 bánh xe để di chuyển. Cấu hình phổ biến là 2 bánh cố định và 2 bánh xoay để dễ dàng điều hướng. Bánh xoay thường đi kèm khóa phanh để cố định vị trí xe khi thao tác nâng hạ. Chất liệu bánh xe PU hoặc Nylon là lựa chọn phổ biến do độ bền cao, chịu tải tốt và di chuyển êm ái, ít gây hại cho mặt sàn.

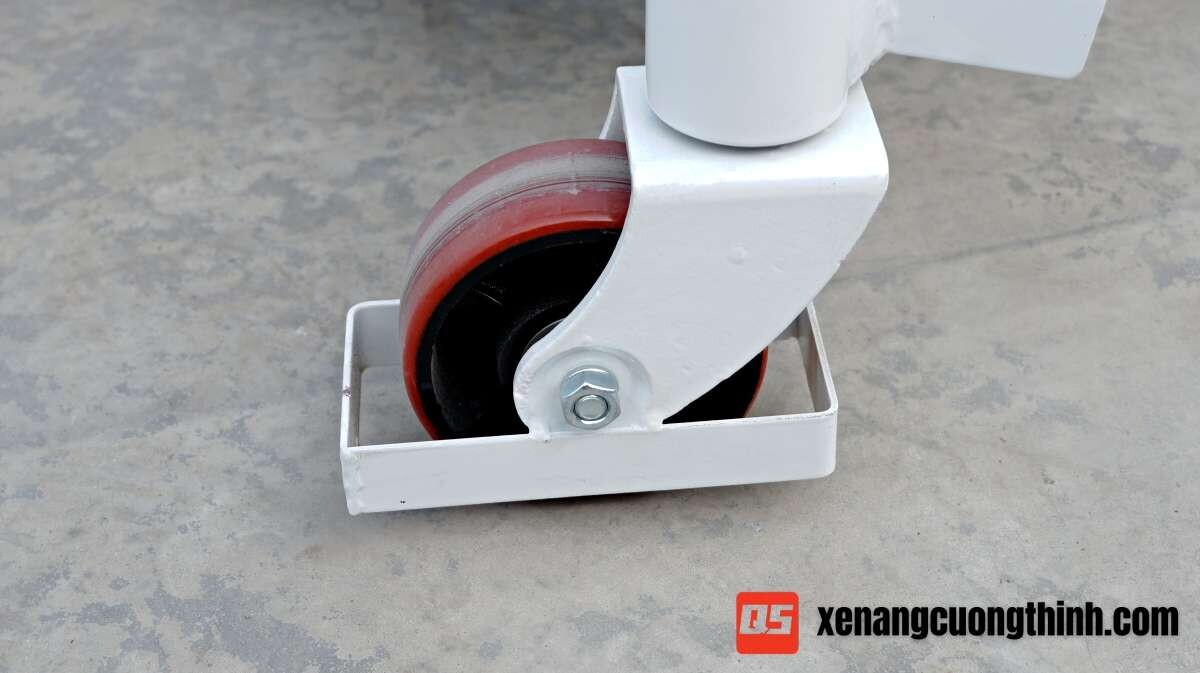

Bánh xe PU
Tay Điều Khiển & Cần Gạt/Bóp Xả
Tay cầm được thiết kế chắc chắn giúp người vận hành đẩy, kéo và điều khiển hướng di chuyển của xe. Trên tay cầm thường tích hợp cần gạt hoặc cơ cấu bóp để điều khiển van xả của hệ thống thủy lực, thực hiện thao tác hạ mặt bàn.
Bàn Đạp Chân
Bàn đạp thủy lực
Bộ phận này được thiết kế để người vận hành dùng chân tác động lực, kích hoạt bơm thủy lực một cách thuận tiện, tạo ra áp suất dầu cần thiết cho quá trình nâng mặt bàn.
Nguyên Lý Hoạt Động Của Xe Nâng Bàn Thủy Lực
Cách hoạt động xe nâng bàn thủy lực dựa trên nguyên tắc cơ bản của cơ học chất lỏng – định luật Pascal về sự truyền áp suất trong chất lỏng. Quá trình vận hành được chia thành hai giai đoạn chính: nâng lên và hạ xuống.
Quá Trình Nâng Bàn Lên Cao
- Người vận hành tác động lực liên tục lên bàn đạp chân.
- Lực đạp kích hoạt bơm thủy lực. Bơm hút dầu thủy lực từ bình chứa và nén với áp suất cao, đẩy vào bên trong xy lanh thủy lực.
- Áp suất dầu ngày càng tăng sẽ tạo ra một lực lớn đẩy piston bên trong xy lanh di chuyển tịnh tiến lên trên.
- Chuyển động của piston tác động trực tiếp hoặc gián tiếp (qua cơ cấu đòn bẩy) vào khung nâng chữ X, làm các thanh nâng duỗi ra, mở rộng góc giữa chúng.
- Kết quả là mặt bàn nâng được đẩy lên cao theo phương thẳng đứng một cách mượt mà.
- Khi ngừng đạp, một van một chiều trong hệ thống sẽ tự động đóng lại, ngăn dầu chảy ngược về bình chứa, nhờ đó mặt bàn được giữ cố định tại độ cao mong muốn.
Quá Trình Hạ Bàn Xuống Thấp
- Người vận hành tác động vào cần gạt hoặc tay bóp xả được bố trí trên tay cầm điều khiển.
- Thao tác này sẽ mở van xả của hệ thống thủy lực.
- Dưới tác động của trọng lượng mặt bàn và tải trọng hàng hóa (nếu có), dầu thủy lực từ trong xy lanh thủy lực sẽ bị đẩy qua van xả và chảy ngược về bình chứa dầu.
- Piston trong xy lanh từ từ hạ xuống, kéo theo khung nâng chữ X xếp lại.
- Mặt bàn nâng sẽ từ từ hạ xuống vị trí thấp hơn. Tốc độ hạ thường có thể kiểm soát được thông qua mức độ mở van xả hoặc thông qua một van tiết lưu được tích hợp sẵn (tùy model xe).
Nguyên tắc cân bằng và ổn định
Sự ổn định của xe nâng bàn khi nâng hạ hàng hóa được đảm bảo bởi sự kết hợp của chân đế rộng, vững chắc và kết cấu đối xứng, chịu lực tốt của khung nâng chữ X. Việc đặt tải trọng đúng tâm mặt bàn và không vượt quá tải trọng nâng định mức là yếu tố then chốt để duy trì sự cân bằng và an toàn lao động trong suốt quá trình vận hành.
Các Loại Xe Nâng Bàn Phổ Biến Hiện Nay
Thị trường xe nâng bàn hiện nay rất đa dạng, đáp ứng nhiều nhu cầu nâng hạ hàng hóa khác nhau. Việc phân loại xe nâng bàn thường dựa trên các tiêu chí kỹ thuật chính như sau:
Phân loại theo tải trọng nâng
Đây là yếu tố quan trọng hàng đầu khi lựa chọn xe nâng mặt bàn. Các mức tải trọng nâng phổ biến bao gồm:
- Loại nhẹ: 150kg, 300kg, 350kg (Thích hợp cho các công việc nhẹ nhàng, cửa hàng, văn phòng).
- Loại trung bình: 500kg, 750kg, 800kg (Phổ biến trong các nhà xưởng nhỏ, dây chuyền lắp ráp).
- Loại nặng: 1000kg (1 tấn), 1500kg (1.5 tấn), 2000kg (2 tấn) hoặc cao hơn (Sử dụng cho các ứng dụng công nghiệp nặng, nâng hạ máy móc, khuôn mẫu lớn). Các thương hiệu như QSLift, Niuli, Noblelift cung cấp đầy đủ các dải tải trọng này.
Xe nâng mặt bàn 300kg
Xe nâng mặt bàn 500kg
Phân loại theo chiều cao nâng
Chiều cao nâng tối đa mà mặt bàn có thể đạt tới cũng là một thông số then chốt:
- Tầm thấp: Dưới 1 mét (Ví dụ: 700mm, 900mm).
- Tầm trung: Từ 1 mét đến 1.5 mét (Ví dụ: 1000mm, 1300mm, 1500mm).
- Tầm cao: Trên 1.5 mét (Ví dụ: 1700mm, 2000mm hoặc các loại bàn nâng cắt kéo nhiều tầng đặc biệt). Chiều cao nâng cần phù hợp với yêu cầu công việc cụ thể, ví dụ như chiều cao thùng xe tải, chiều cao bàn thao tác.
Xe nâng mặt bàn 1 khung
Xe nâng mặt bàn 2 khung
Phân loại theo cơ chế hoạt động
- Xe nâng bàn cơ: Đây là loại phổ biến nhất, sử dụng bơm thủy lực kích hoạt bằng bàn đạp chân để nâng và van tay để hạ. Ưu điểm là chi phí đầu tư thấp, cấu tạo đơn giản, dễ bảo trì, bảo dưỡng.
- Xe nâng bàn điện: Loại này sử dụng động cơ điện để vận hành bơm thủy lực, việc nâng hạ được điều khiển bằng nút bấm thay vì đạp chân. Xe nâng bàn điện giúp giảm sức lao động, tăng tốc độ nâng hạ, phù hợp cho các công việc đòi hỏi tần suất sử dụng cao. Tuy nhiên, chi phí đầu tư và bảo trì sẽ cao hơn so với xe nâng bàn cơ.
Xe nâng mặt bàn điện
Ưu Điểm và Ứng Dụng Thực Tế Của Xe Nâng Bàn
Xe nâng mặt bàn mang lại nhiều lợi ích thiết thực và có tính ứng dụng cao trong nhiều lĩnh vực:
Ưu điểm nổi bật
- Thiết kế nhỏ gọn, linh hoạt: Dễ dàng di chuyển và vận hành trong không gian hạn chế.
- Vận hành đơn giản: Không yêu cầu kỹ năng phức tạp, người lao động có thể nhanh chóng làm quen.
- Nâng hạ ổn định, an toàn: Cơ cấu khung nâng chữ X và hệ thống thủy lực đảm bảo mặt bàn di chuyển thẳng đứng, giữ thăng bằng tốt cho hàng hóa, đặc biệt là các loại hàng không đặt trên pallet.
- Chi phí hợp lý: Đặc biệt là dòng xe nâng bàn cơ, có mức đầu tư ban đầu thấp hơn nhiều so với các thiết bị nâng hạ khác.
- Độ bền cao: Với cấu trúc thép chắc chắn và hệ thống thủy lực tương đối đơn giản, xe có tuổi thọ cao nếu được sử dụng và bảo dưỡng đúng cách.
- Tính ứng dụng đa dạng: Phù hợp với nhiều loại hàng hóa và môi trường làm việc khác nhau.
Ứng dụng thực tế
Trong công nghiệp và sản xuất: Nâng hạ khuôn mẫu, chi tiết máy móc lên bàn gia công, hỗ trợ lắp ráp trên dây chuyền sản xuất, trung chuyển vật tư giữa các công đoạn.
Ứng dụng xe nâng mặt bàn
- Trong kho bãi và logistics: Xếp dỡ hàng hóa lên/xuống xe tải nhỏ, gom hàng lẻ, làm bàn trung gian để đóng gói hoặc kiểm kê tại kho bãi.
- Trong ngành dịch vụ, thương mại: Nâng hạ hàng hóa trong siêu thị, nhà sách, di chuyển các thiết bị, máy móc nhỏ trong văn phòng, bệnh viện.
- Trong nông nghiệp và làm vườn: Nâng hạ các chậu cây cảnh lớn, bao phân bón, vật tư nông nghiệp.
- Làm bàn công tác phụ trợ: Tạo ra một bề mặt làm việc có thể điều chỉnh độ cao linh hoạt, phù hợp với tầm vóc người lao động, cải thiện tư thế làm việc và đảm bảo an toàn lao động.
Hướng Dẫn Sử Dụng Xe Nâng Bàn An Toàn và Hiệu Quả
Để đảm bảo an toàn lao động và phát huy tối đa hiệu suất công việc của xe nâng bàn, người vận hành cần tuân thủ các nguyên tắc sau:
- Kiểm tra trước khi vận hành: Luôn kiểm tra tình trạng tổng thể của xe, đặc biệt là bánh xe PU, hệ thống phanh, sự chắc chắn của mặt bàn và khung nâng chữ X, kiểm tra rò rỉ dầu của hệ thống thủy lực.
- Phân bổ tải trọng đúng cách: Đặt hàng hóa cân đối tại vị trí trung tâm mặt bàn. Tránh đặt lệch tâm hoặc dồn tải về một phía.
- Không nâng quá tải: Tuyệt đối tuân thủ tải trọng nâng tối đa được ghi trên thông số kỹ thuật của xe. Việc nâng quá tải có thể gây hư hỏng hệ thống thủy lực, cong vênh khung nâng hoặc gây mất ổn định, lật xe.
- Vận hành trên mặt sàn phẳng, cứng: Tránh sử dụng xe trên địa hình dốc, gồ ghề, hoặc nền đất yếu có thể làm xe bị nghiêng hoặc lún.
- Khóa phanh khi nâng hạ: Luôn sử dụng phanh hãm ở bánh xe xoay để cố định vị trí xe trước khi thực hiện thao tác nâng hoặc hạ mặt bàn, cũng như khi xe dừng đỗ.
- Di chuyển cẩn trọng: Đẩy hoặc kéo xe với tốc độ vừa phải, luôn quan sát xung quanh để tránh va chạm. Khi di chuyển có tải, nên hạ mặt bàn xuống vị trí thấp nhất có thể để tăng độ ổn định.
- Hạ mặt bàn khi không sử dụng: Luôn hạ mặt bàn về vị trí thấp nhất sau khi sử dụng xong để giảm áp lực lên hệ thống thủy lực và tránh các va chạm không đáng có.
- Đào tạo người vận hành: Người sử dụng cần được hướng dẫn đầy đủ về cách hoạt động xe nâng bàn và các quy tắc an toàn liên quan.
Bảo Trì, Bảo Dưỡng Cơ Bản Cho Xe Nâng Bàn
Thực hiện bảo trì, bảo dưỡng định kỳ giúp xe nâng bàn thủy lực hoạt động ổn định, kéo dài tuổi thọ và đảm bảo an toàn. Các công việc cơ bản bao gồm:
- Vệ sinh thường xuyên: Giữ xe sạch sẽ, loại bỏ bụi bẩn bám trên khung nâng, mặt bàn và bánh xe.
- Kiểm tra dầu thủy lực: Định kỳ kiểm tra mức dầu trong bình chứa và chất lượng dầu. Bổ sung hoặc thay thế dầu thủy lực đúng chủng loại theo khuyến cáo của nhà sản xuất (ví dụ: dầu thủy lực ISO VG 32 hoặc 46). Đảm bảo không có tạp chất lẫn vào dầu.
- Kiểm tra rò rỉ: Quan sát các đường ống dẫn dầu, các khớp nối, phớt của xy lanh thủy lực để phát hiện sớm các dấu hiệu rò rỉ dầu. Siết chặt các khớp nối nếu cần hoặc thay thế phớt khi bị mòn.
- Bôi trơn các điểm chuyển động: Tra dầu mỡ vào các chốt trục của khung nâng chữ X, trục bánh xe, và các bộ phận chuyển động khác để giảm ma sát và chống mài mòn.
- Kiểm tra và siết chặt bu lông, ốc vít: Đảm bảo tất cả các mối liên kết bằng bu lông, ốc vít trên toàn bộ xe được siết chặt.
- Kiểm tra bánh xe và phanh: Xem xét độ mòn của bánh xe PU hoặc Nylon, đảm bảo bánh xe quay trơn tru và hệ thống phanh hãm hoạt động hiệu quả.
Qua những phân tích chi tiết về cấu tạo xe nâng bàn và nguyên lý hoạt động xe nâng bàn thủy lực, có thể thấy đây là một thiết bị nâng hạ tuy đơn giản nhưng vô cùng hiệu quả và linh hoạt. Từ hệ thống thủy lực cốt lõi với bơm thủy lực, xy lanh thủy lực, đến khung nâng chữ X vững chắc và mặt bàn nâng tiện dụng, tất cả đều phối hợp nhịp nhàng để thực hiện công việc nâng hạ hàng hóa một cách an toàn và tiết kiệm sức lao động.
Nếu quý khách hàng đang tìm kiếm giải pháp xe nâng bàn thủy lực chất lượng, phù hợp với nhu cầu cụ thể của mình, đừng ngần ngại liên hệ với chúng tôi. Với kinh nghiệm là nhà cung cấp chuyên nghiệp, xe nâng Cường Thịnh chúng tôi sẵn sàng tư vấn chi tiết và cung cấp các sản phẩm chính hãng với dịch vụ giao hàng tận nơi tại TP.HCM và trên toàn quốc.
Mua Xe Nâng Mặt Bàn Chính Hãng - Giá Tốt Nhất
CÔNG TY TNHH XE NÂNG CƯỜNG THỊNH
MST: 0318633886
Cơ quan cấp: Phòng ĐKKD - Sở Kế hoạch & Đầu tư TPHCM
Trang chủ: https://xenangcuongthinh.com/
Trang chủ:
Email:
Hotline: Câu Hỏi Thường Gặp (FAQ)
Xe nâng bàn thủy lực có thể nâng tối đa bao nhiêu kg?
Trả lời: Tải trọng nâng tối đa của xe nâng bàn thủy lực rất đa dạng, phổ biến từ 150kg cho các công việc nhẹ đến 1000kg (1 tấn), 2000kg (2 tấn) hoặc cao hơn cho các ứng dụng công nghiệp nặng. Luôn tham khảo thông số kỹ thuật do nhà sản xuất (như Niuli, Noblelift...) công bố trên từng model cụ thể để biết chính xác khả năng nâng của xe.
Sử dụng xe nâng bàn có cần bằng lái hay chứng chỉ gì không?
Trả lời: Đối với xe nâng bàn cơ (dùng chân đạp), thông thường không yêu cầu người vận hành phải có bằng lái hay chứng chỉ đặc thù như khi vận hành xe nâng hàng. Tuy nhiên, để đảm bảo an toàn lao động, người sử dụng cần được đào tạo và hướng dẫn đầy đủ về cách hoạt động xe nâng bàn, các quy tắc an toàn và quy trình bảo dưỡng cơ bản. Đối với xe nâng bàn điện, một số đơn vị có thể yêu cầu đào tạo nội bộ kỹ hơn.
Làm thế nào để hạ bàn nâng xuống khi không có tải?
Trả lời: Quá trình hạ mặt bàn khi không có tải hoàn toàn tương tự như khi có tải. Người vận hành chỉ cần tác động vào van xả (thường là tay bóp hoặc cần gạt trên tay cầm). Trọng lượng của chính mặt bàn và khung nâng chữ X đủ để tạo áp lực đẩy dầu thủy lực trong xy lanh thủy lực hồi về bình chứa, làm mặt bàn từ từ hạ xuống.
Bao lâu thì cần bảo dưỡng xe nâng bàn thủy lực?
Trả lời: Tần suất bảo trì, bảo dưỡng xe nâng bàn thủy lực phụ thuộc vào cường độ sử dụng và môi trường làm việc. Tuy nhiên, nên thực hiện kiểm tra cơ bản (vệ sinh, kiểm tra rò rỉ dầu, kiểm tra phanh) trước mỗi ca làm việc hoặc hàng ngày. Nên có lịch bảo dưỡng định kỳ toàn diện hơn (kiểm tra/bổ sung dầu thủy lực, bôi trơn các khớp nối, siết ốc vít...) khoảng 3 đến 6 tháng một lần để đảm bảo xe luôn hoạt động trong tình trạng tốt nhất và kéo dài tuổi thọ.
